凸轮工作图

---

凸轮工作图与一般零件图相比，有下列特点：

❶  标有凸轮理论廓线或工作廓线尺寸。盘形凸轮以极坐标形式标出或列表给出；圆柱凸轮可在外圆柱的展开图上以直角坐标形式标出，也可列表给出。

❷  用图解法设计的滚子推杆凸轮，多数都标出节线的向径和极角；平底推杆凸轮标注在凸轮工作廓线上。

❸  同一轴上有若干凸轮时，根据工作循环图确定各凸轮的键槽位置。

❹  为保证推杆与凸轮轮廓面的良好接触，可提出凸轮轮廓面与其轴线间的平行度(或垂直度)等要求。

图5．6-10、5．6-11所示为盘形凸轮工作图示例，其技术要求：1．凸轮工作廓线径向公差±0．2；2．采用冷硬铸造表面硬度达到HRC50；3．铸造圆角半径为R3～R5；4．材料为HT150～330。图5．6-12、5．6-13所示为圆柱凸轮工作图示例，其技术要求：1．凸轮两平面的不平度不大于0．005mm；2．凸轮纵剖面的轮廓偏差不大于0．01mm；3．热处理HRC58～62，高频表面淬火；4．材料T8A。凸轮径向尺寸示例见表5．6-42。

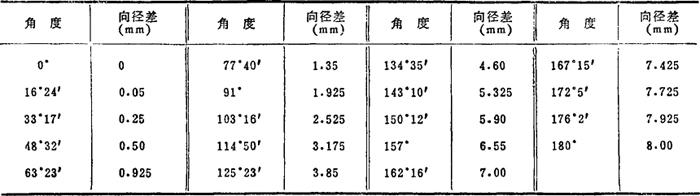

表5．6-42 凸轮向径尺寸示例
