通风机

依靠输入的机械能提高气体压力并排送气体的机械。排气压力低于15 kPa。第1台离心通风机由英国人T·圭贝尔于1862年发明，效率为40%。通风机主要分为离心式、轴流式、斜流式和横流式4种类型。离心通风机的叶轮有前向、径向和后向3种型式；轴流通风机的布置形式有立式、卧式和倾斜式3种，小型的叶轮直径只有100 mm左右，大型的可达20 m以上，叶片数一般为2～24。通风机全压效率可达90%。

通风机

用于坑道、矿井、公共场所等地方排除有害气体和补充新鲜空气的机械。

通风机

通风机是通风系统的动力设备，推动空气沿着一定方向运动，以达到通风的目的。
通风机的分类 通风机按照不同的作用原理和结构形式，可分为轴流式和离心式两大类。轴流式通风机运转时，气体沿着叶轮转动轴的方向自一端进入，由另一端送出。其特点是风量大，风压低。离心式通风机运转时，气体沿着叶轮转动轴的方向进入，由与转动轴垂直的方向排出。它所产生的风压较高。
离心式通风机按照输送介质的性质不同，可分为下列四类。
空气，空气温度不高于80℃，含尘浓度不超过150mg/m³。
(2)排尘通风机：用以输送含尘浓度超过150mg/m³的空气，或可作气力输送用。它的叶轮是经过特殊设计的，不易被粉尘所堵塞，并较耐磨。
(3) 耐腐蚀通风机： 用以输送对金属材料有腐蚀性的气体，通常用不锈钢、塑料或陶瓷等耐腐蚀的材料制作，或者在金属材料外衬有耐腐蚀的涂料。
(4) 防爆通风机： 用以输送易引起爆炸和燃烧的气体或含有可能引起爆炸的粉尘的空气，或用于易燃、易爆的环境。它的外壳和叶轮是用软金属（如铝）制成的，并配以防爆电机。
离心式通风机还可按照全压范围分成三类： 当全压小于100mmH₂O时，称为低压通风机； 当全压在100～300mmH₂O之间时，称为中压通风机； 当全压高于300mmH2O时，称为高压通风机。
通风机的性能
通风机的性能参数 表示通风机性能的参数有风量、风压、功率、转速、流量系数、压力系数和功率系数等。
(1) 风量：通风机在单位时间内所吸送的空气体积称为风量，也可称为通风机的流量，用Qm3/hr或m3/min表示。
(2) 风压： 通风机出口的空气全压与进口的空气全压之差称为通风机的风压，通风机的风压用全压HmmH2O表示。
(3) 功率：通风机的功率有有效功率和轴功率两种。通风机的有效功率是指传递给空气的功率。它与通风机的风量和风压成正比。

式中： Ne_f 有效功率，KW;
Q 通风机的风量，m3/hr;
H 通风机的风压，kg/m2或mmH₂O;
102 kW和kg—m/s之间的换算系数。
通风机运转过程中因有多种能量损失，故其实际所需功率要比有效功率大。因此传动通风机所需的功率，称为通风机的轴功率，用N,kW表示。
(4)效率：通风机的有效功率与轴功率之比，称为通风机的效率，用η表示。

(5) 比转数：比转数是同类型风机的共性参数。同一类型的通风机，当其尺寸不同时，风量、风压等参数均各不相同，但还存在一定的共性，比转数就是表示同类型通风机共性的一个参数。

式中： η3比转数；
η通风机叶轮的转速，r/min。
比转数决定了通风机的风量和风压的相对关系，也就决定了通风机各部分尺寸之间的相对关系，因此常用比转数来命名各类通风机的型号。
通风机的性能关系式 同一台通风机，当叶轮转数改变时，它的性能变化如下列诸关系式所示：

由上述四个关系式可知： 通风机的风量与叶轮的转速成正比； 通风机的全压与叶轮转速的平方成正比； 通风机所需的功率与叶轮转速的立方成正比； 通风机的效率与叶轮转速无关。
根据通风机的性能关系式可知，改变通风机的转速就能调节通风机的流量，压力和功率。这是调节通风机性能的一个重要手段。
通风机的特性曲线和工作点 通风机的特性，一般是用H-Q特性曲线来表示。它表示某台风机在某一转数时，风量从零变到最大值所引起的通风机风压的变化。随着风量的变化，通风机需要的功率和通风机的效率也相应变化。
在一定的通风管道中，若空气流量发生变化，相应的空气流速就变化，因此，流过该风道的阻力也发生变化。由公式推导，可得出管道特性方程：△H=BQ2。△H是空气流量为Q时，空气通过风道的总阻力，B是常数。由方程△H=BQ2绘制的曲线称为管道H-Q特性曲线，它是一条通过原点的抛物线。
将某一台通风机安装到通风管道中，在转数一定时，此台通风机有一条H-Q特性曲线a（见图），同时通风管道也有一条H-Q特性曲线b（见图）。这两条特性曲线的交点A，就是通风机的工作点，也是风道的工作点。通风机在A点工作时的流量QA和总风压HA，也就是通过风道的实际流量和风道的总压力损失。而通常通风机铭牌标明的风量，风压和功率，均指风机运行效率最高时的特性，不一定与实际工作点相同。

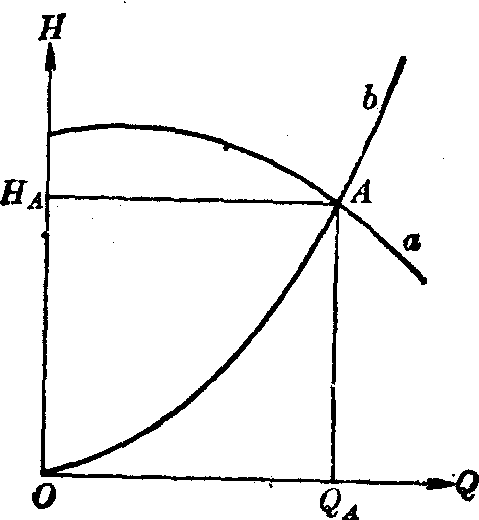

通风机工作点图
a 风机H-Q特性曲线 b 通风管通H-Q 特性曲线 A 通风机工作点H 风压 Q 风量
