调压阀pressure regulator

用以调节植保机械用泵的工作压力的装置。当泵的压力超过给定数值时，调压阀能迅速卸压，使药液自行回流或排出。手动机具受结构和人力功能的限制，不安装调压阀。

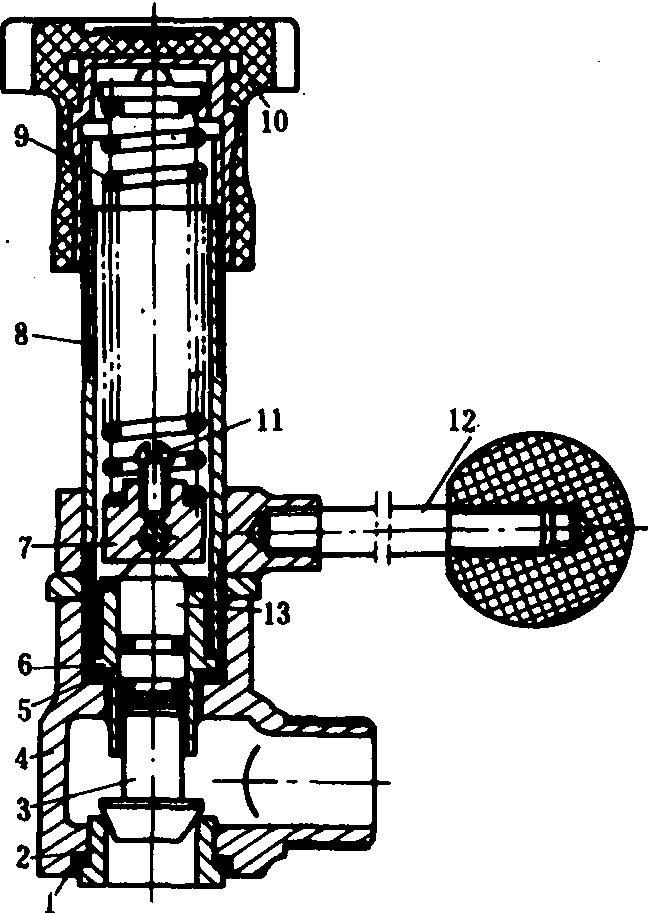

调压阀

1.垫圈； 2.阀座； 3.锥阀；4.回水室； 5.垫圈； 6.阀套；7.弹簧托；8.套管； 9.弹簧；10.调压轮； 11.螺钉；12.卸压柄； 13.阻尼塞

调压阀的结构如图。它安装在液泵的前端，靠近排液口，与压力表、空气室等部件是连通的。卸压柄向逆时针方向扳足，就是加压位置，这时弹簧把弹簧托压在阀门上；卸压柄向顺时针方向扳足， 就是卸压位置，这时柄上斜面推起销子而将弹簧托起，使弹簧不压在阀门上。阻尼塞上有两道密封环，阻止药液在通过回水室时渗入调压阀上部，保护弹簧不致锈蚀。调压阀在加压位置时，可以通过旋转调压轮，以增减对弹簧的压缩量。在调压轮的顶部有箭头分别指向“高”和“低”的标志。向“高”的方向旋转调压轮是增加弹簧的压力，减少通过调压阀的回水量，促使药液的压力升高；向“低”的方向旋转，则减少弹簧的压力，增加回水量，可使药液的压力降低。调整好的调压阀，在弹簧作用下的阀门，能按照药液的压力变化不停地上下跳动，以自行调整阀门与阀座之间的开启程度，来保持药液压力的稳定。调压阀的分流作用是通过阀上的回水室，连接回水管路，将多余的药液回流到液泵的进液管路或药液箱中。需要使用液力搅拌的机具，也可利用这部分回流的药液在液箱中进行搅拌。

调压阀relief valve

又称减压阀或空放阀。设置于水头较高的混流式水轮机蜗壳近旁的一种泄水阀。受水轮机调速器控制。其功用是减小水轮发电机组突然甩负荷时引起的水击压力。主要由阀体和控制系统组成。阀体是一个连通压力管道的泄水阀，当水轮机丢弃负荷时，突然关闭导叶，与导叶受同一调速器控制的调压阀会自动迅速开启，泄放水流，防止管道中产生过高的水击压力；增加负荷时，调压阀不起作用；负荷逐渐变小时，也不动作。其可靠性及灵敏度取决于控制系统的质量。
