关节轴承

---

关节轴承的内、外座圈之间为球面滑动结合，常用于轴颈角度变化范围大、速度很低的回转或摆动的支承或接头装置中。按照受力方向，可分为向心关节轴承、角接触关节轴承和推力关节轴承。表4．9-39～4．9-42列出几种常用的向心关节轴承的型号和尺寸。与关节轴承相配的轴颈、外壳孔及垫圈的表面粗糙度、尺寸和形位公差要求见表4．9-37和4．9-38。

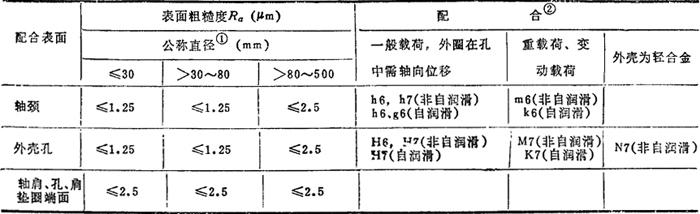

表4．9-37 向心关节轴承相配轴、孔的表面粗糙度及配合要求

注：
❶  轴承公称直径系指相应的内径或外径。轴颈、轴肩及内垫圈按内径查表；外壳孔、孔肩及外垫圈按外径查表。

❷  表中规定的配合只适用于轴为实心或厚壁空心及工作温度不超过100℃的情况。

❸  内圈采用h配合时，轴颈需淬硬。

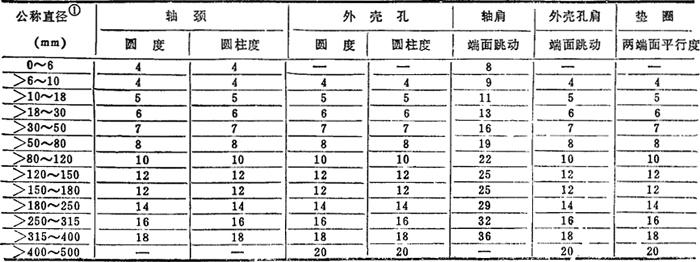

表4．9-38 关节轴承相配轴、孔的形位公差(不大于) μm

注：
❶  公称直径意义同表4．9-37注❶ 。

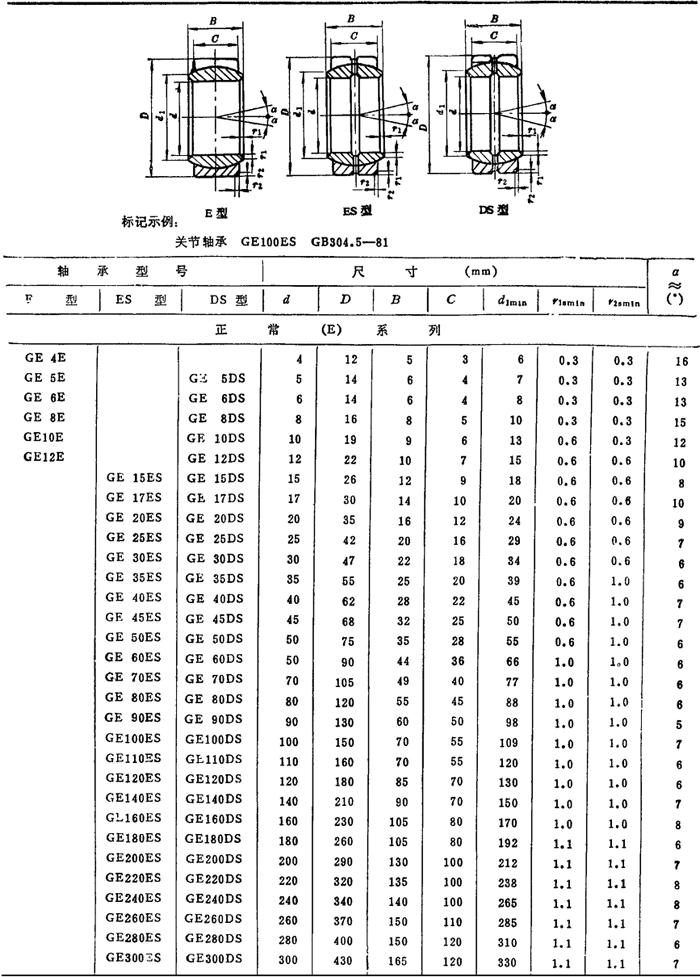

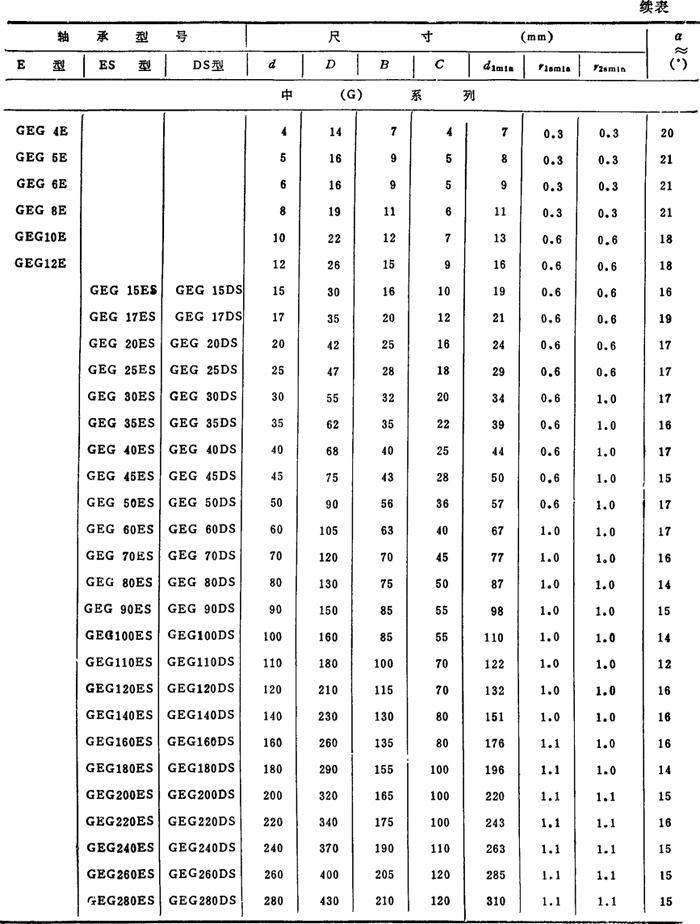

表4．9-39 E、ES和DS型向心关节轴承(摘自GB304．5—81)

注：
❶  E型—无润滑油槽，开型外圈；ES型—有润滑油槽，开型外圈；DS型—有润滑油槽，闭型外圈，外圈有装配槽。

❷  a系轴承的一个套圈对水平轴线的允许倾斜角。

❸  表中r_1smin为r₁的单向最小倒角，r_2smin为r₂的单向最小倒角。

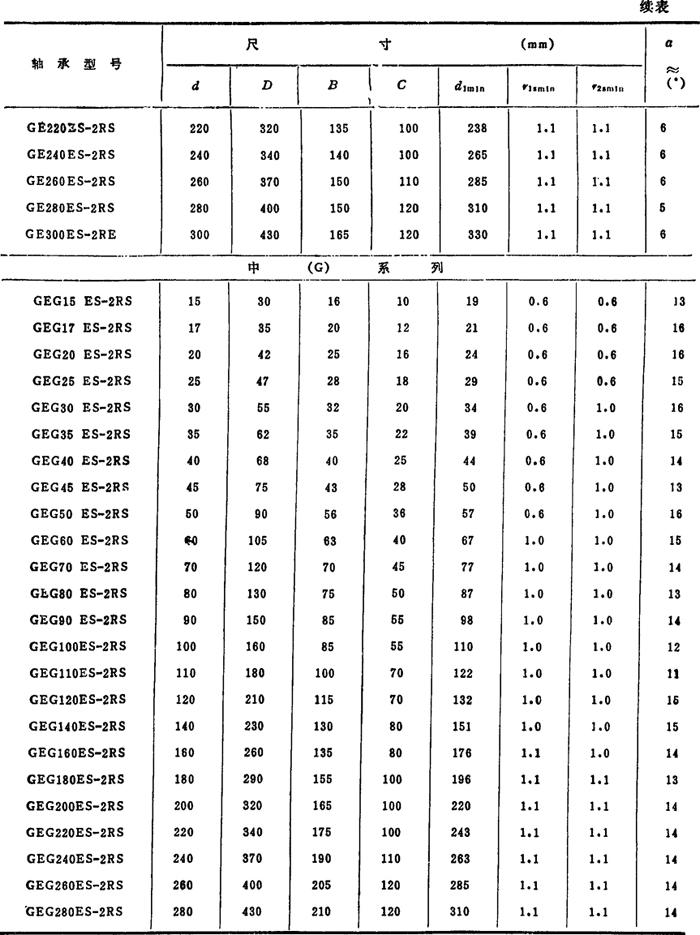

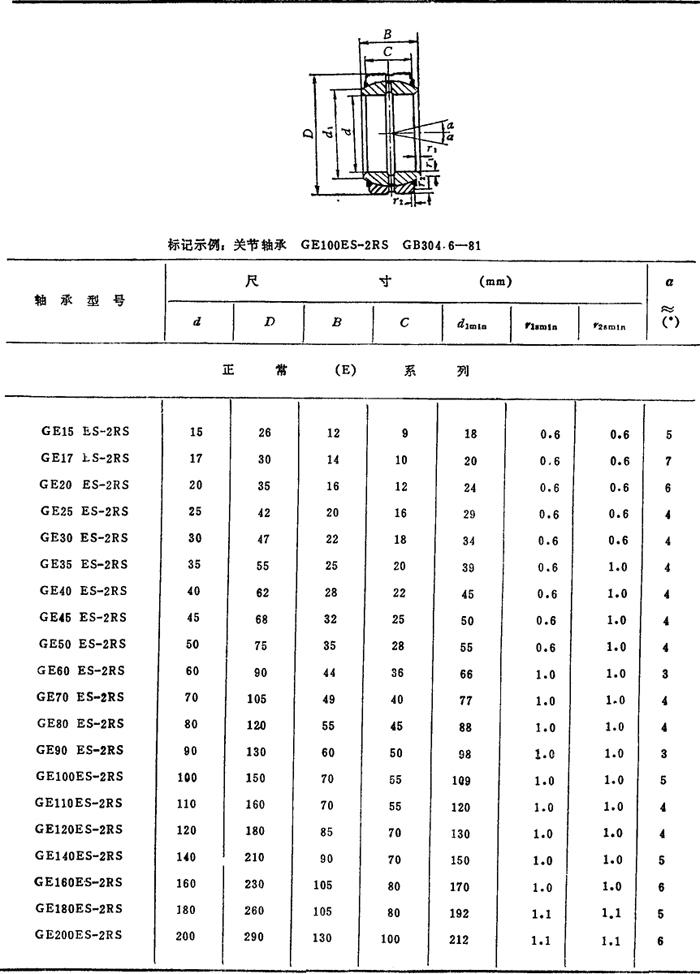

表4．9-40 ES-2RS型向心关节轴承(摘自GB304．6—81)

注：
❶  ES-2RS型向心关节轴承为两面带密封圈的向心关节轴承的简称。

❷  a系轴承的一个套圈对水平轴线的允许倾斜角。

❸  表中r_1smin为r₁的单向最小倒角，r_2smin为r₂的单向最小倒角。

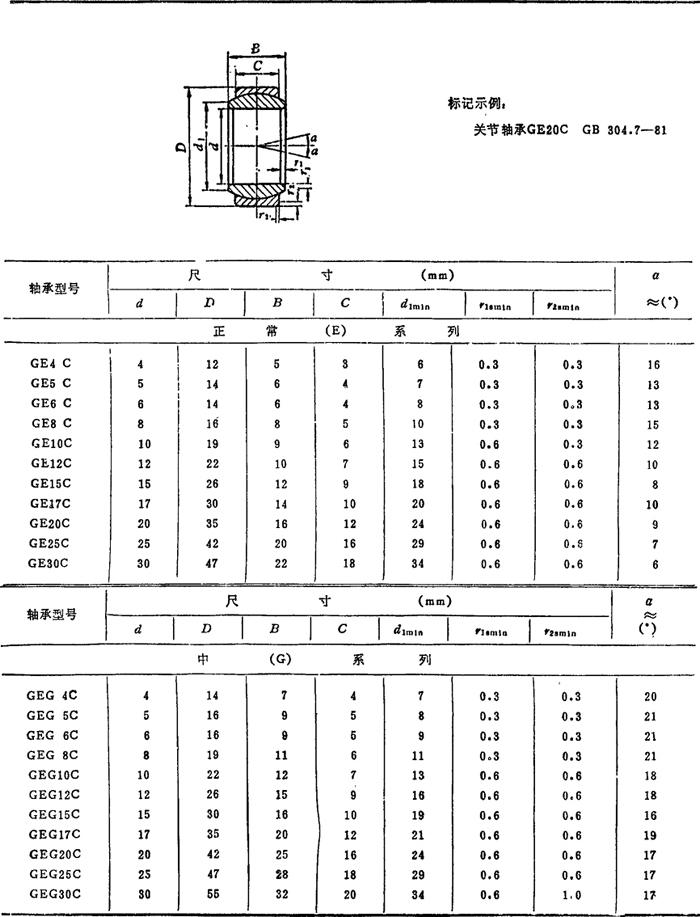

表4．9-41 C型自润滑向心关节轴承(摘自GB304．7—81)

注：
❶  C型自润滑向心关节轴承是外圈为特殊烧结青铜的自润滑向心关节轴承的简称。

❷  a系轴承的一个套圈对水平轴线的允许倾斜角。

❸  表中r_1smin为r₁的单向最小倒角，r_2smin为r₂的单向最小倒角。

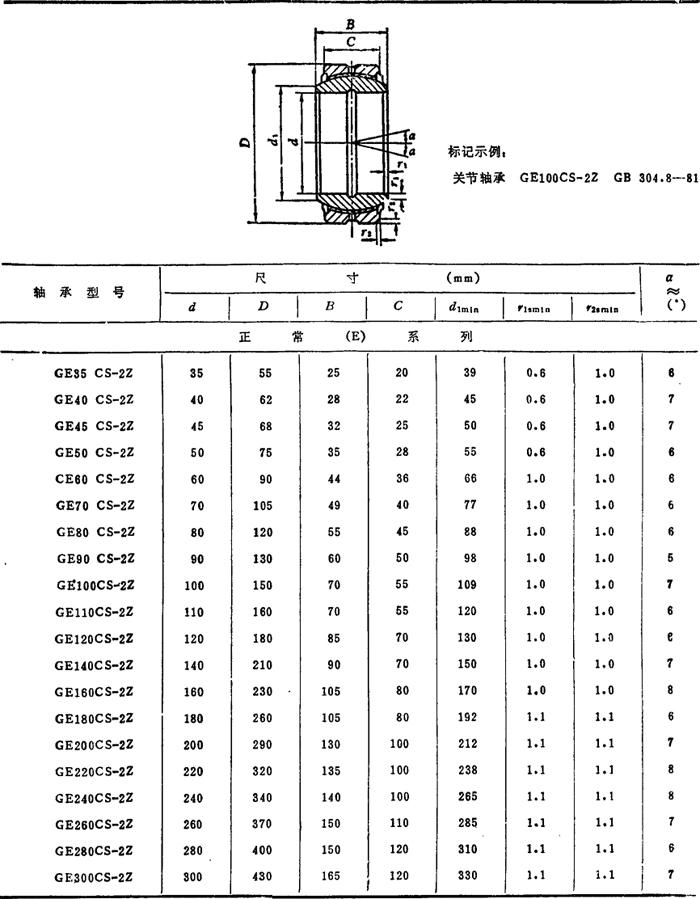

表4．9-42 CS-2Z型自润滑向心关节轴承(摘自GB304．8—81)

注：
❶  CS-2Z型自润滑向心关节轴承是两面带防尘盖，外圈滑动接触表面为特殊烧结青铜的自润滑向心关节轴承的简称。

❷  a系轴承的一个套圈对水平轴线的允许倾斜角。

❸  表中r1_smin为r₁的单向最小倒角，r2_smin为r₂的单向最小倒角。
