花图式flower diagram

花的各部垂直投影所构成的平面图式。可表示花部数目、离合状态、排列情况以及胎座类型等特征。通常用一黑圈表示花朵着生的花轴，以背部有尖脊的空心的弧状图形表示苞片；背部有尖脊的，内部带横条的弧状图形表示萼片；黑色实心的新月状图形表示花瓣。但也有人将萼片、花瓣均绘为黑色实心的图形，或将萼片绘为黑色，花瓣绘为空心。雄蕊以花药横切面表示，雌蕊以子房横切面表示胎座和雌蕊类型，以及子房室数目等。

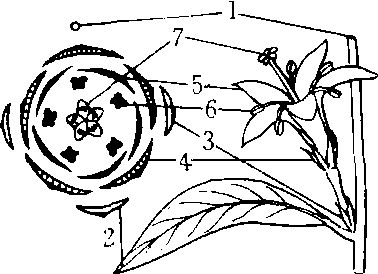

花图式

1. 花轴 2. 苞片 3. 小苞片4. 萼片 5. 花瓣 6. 雄蕊 7.雌蕊

花图式huatushi

用花的横剖面简图表示花各部分的数目、离合情况，以及在花托上的排列位置的图式。花图式也是花的各部分在垂直于花轴平面所作的投影图。以百合和蚕豆为例说明。图中中空的弧线表示苞片，实心弧线表示花冠，带横条的弧线表示花萼；雄蕊和雌蕊以它们的横切面图表示。图中也可以看到联合或分离，整齐或不整齐的排列情况。

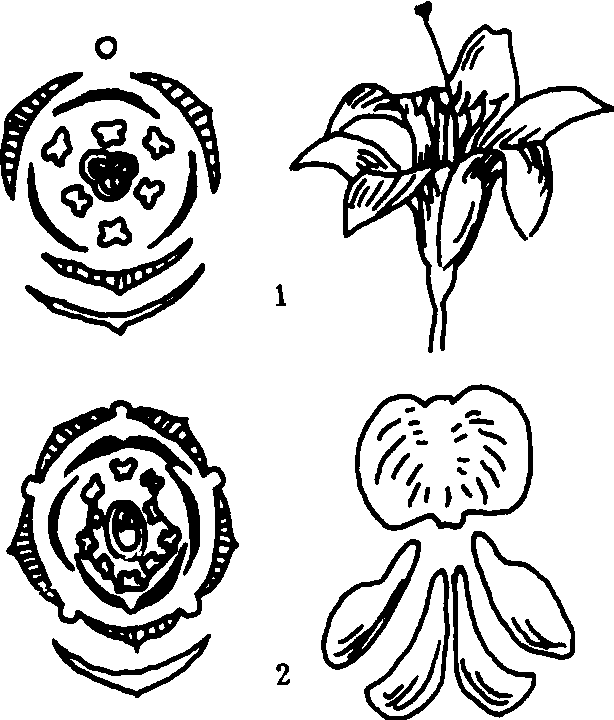

图23 花图式
1. 百合花及其花图式 2. 蚕豆花及其花图式

花图式

表示花在横截面上各部的组成、数量及其相对位置的示意图。各部有规定的图例。难表示纵向关系，多与花程式配合描述某植物花的特征。
