管式反应器guanshi fanyingqi

化学工业中广泛采用的一类化工反应设备，其构造原理十分简单，凡物料在管子内沿同一方向连续流动并同时依次进行化学反应过程的设备，均可称为管式反应器。由于化学反应过程中所需加热或冷却方式不同，可采用管式热交换器。常用的结构有套管式、沉浸蛇管式或列管式。另一类管式反应器采用燃烧炉加热，工业上常称管式炉。
管式炉广泛用于石油化学工业中，借高温进行裂解反应。管式裂解炉构造原理简单，主要由加热管和炉体两部分组成。加热管 （即反应管） 装在耐火砖砌成的炉体内，依靠气体或液体燃料的燃烧而产生的热量进行加热。管子一部分安装在燃烧室的炉壁上，依靠燃烧产生的辐射热进行加热，并将这部分管子称为辐射管。管子另一部分安装在烟道气 （燃烧后的热气体） 的通道上，依靠高温烟道气的对流传热方式加热管内物料，并将这部分管子称为对流管。欲进行裂解的物料，先通过对流管，而后通过辐射管。由于炉体形状和加热管的排列方式不同，管式裂解炉具有多种

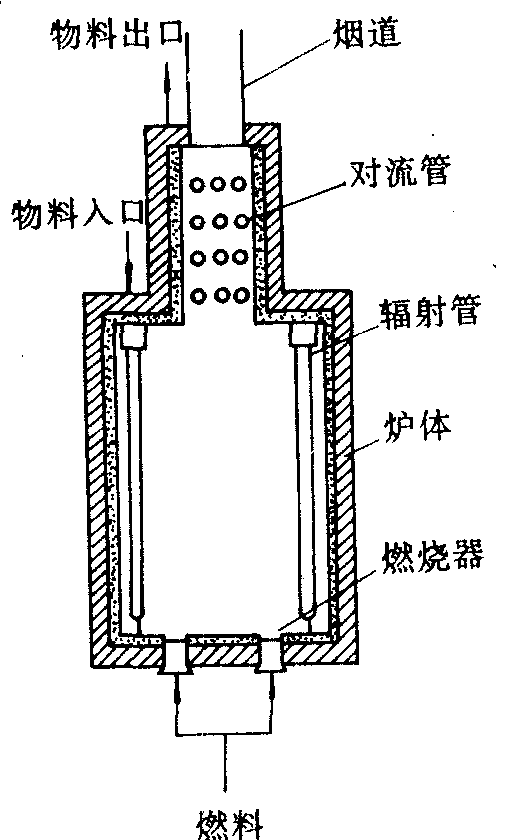

图1 圆形管式炉

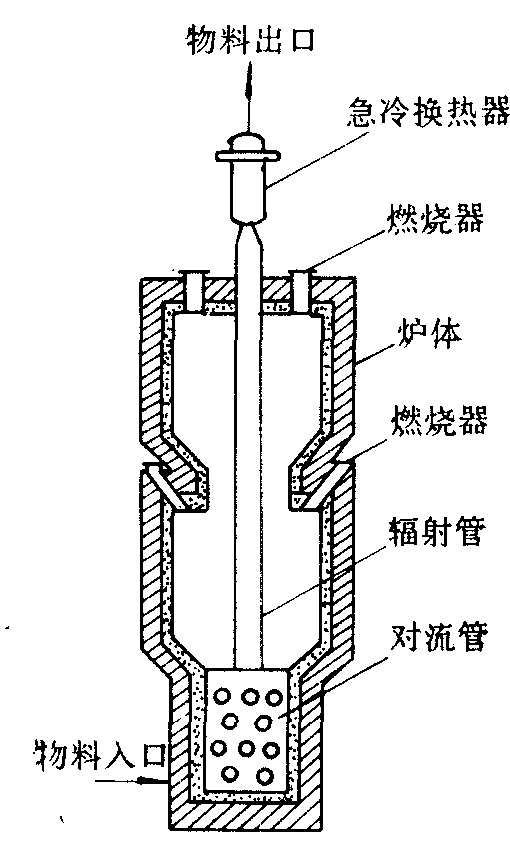

图2 倒梯台形管式炉
