筛选机screen

将经过干燥的刨花分选出粗刨花、细刨花、不合格大刨花、尘屑的机械。是刨花板生产工艺流程中不可缺少的一种重要设备。
筛选设备依照对刨花分选的原理不同，可分为机械式筛选机和气流分选装置两类。在刨花板生产线中常常将筛选机和气流分选装置联合使用以取得更好的分选效果。
机械式筛选机 按其筛体的运动形式的不同可分为摆动筛选机、振动筛选机、摇摆筛选机等。但不论筛选机的运动形式如何，其结构基本都相似。通常筛选机由筛体、传动机械、缓冲装置、机座这4个主要部分组成。
摆动筛选机 筛体由筛网、壳体、出料口、进料口组成(图1)。待筛分的刨花从筛体的上方进料口进

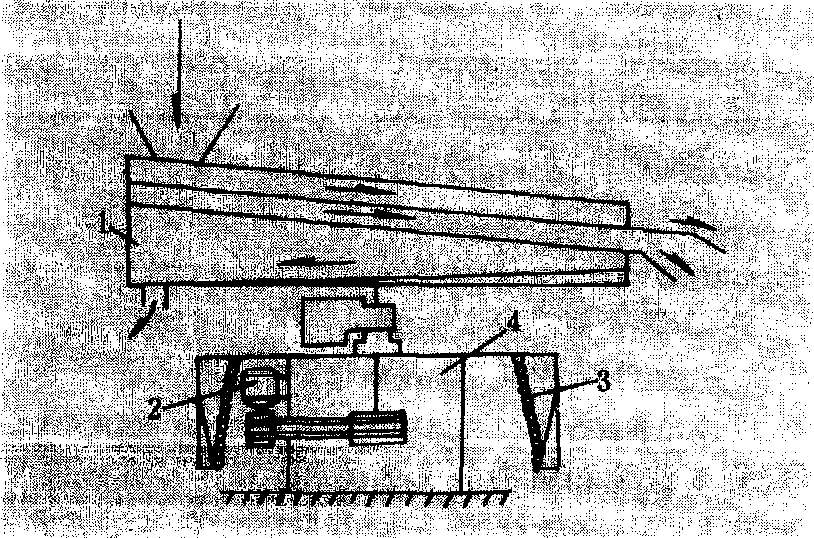

图1 摆动筛选机示意
1.壳体；2.电机；3.缓冲装置；4.机座

人，由于传动机构的运动，筛体作平面摆动，经过第一层筛网的分选将合格的刨花和尘屑漏到第二层筛分空间，而第一层筛网上的过大刨花从出料口送出。第二层筛网将合格刨花留下并从第二层的出料口送出。被第二层筛网分出的尘屑漏到筛体壳体的底部从尘屑出口排出。根据工艺的需要若刨花规格分级还要多一些，则只要增加不同网目的筛网即可。缓冲装置一方面消除筛选机的过分振动，另一方面还可限制筛体的摆动程度。
振动筛选机 传动装置使筛体作平面振动，或在垂直面上振动，使刨花在筛体内运动，从而被筛网分选。
摇摆筛选机 BF型摇摆筛选机(图2)。在刨花板生产线中应用较为广泛，也较为先进。由于该机的偏心轴采用了特殊的结构，因此，当传动装置带动筛体(由上、中、下筒，上、下筛网组成)摆动的同时还作上下的颠动，所以使筛选机具有更好的分选作用。
气流分选装置 利用气流的浮载力，对不同规格刨花的运载能力的差异而分选不同规格的刨花，以达到对刨花分选和去除尘屑的目的。按利用气流的方式，气流分选装置可分为悬浮式气流分选装置、抛摔式

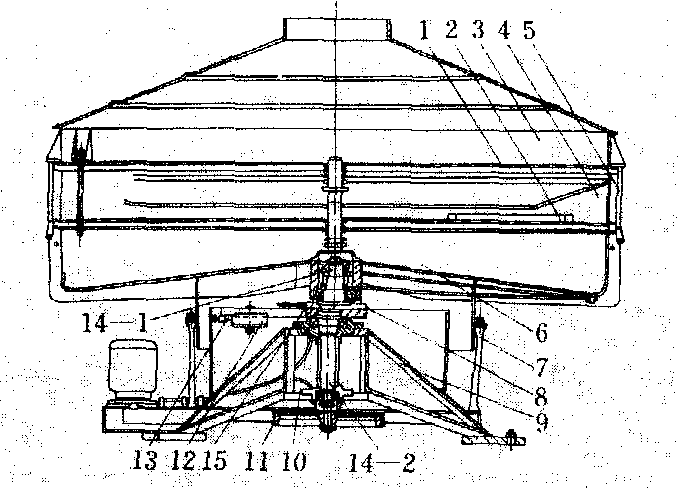

图2 BF型摇摆筛选机
1.上网； 2.下网； 3.上筒； 4.中筒； 5.紧固螺栓；6.下筒； 7.缓冲器； 8.垫铁； 9.支架； 10.轴承座；
11.传动装置； 12.平衡块； 13.调偏螺栓；14.偏心轴； 15.调整块

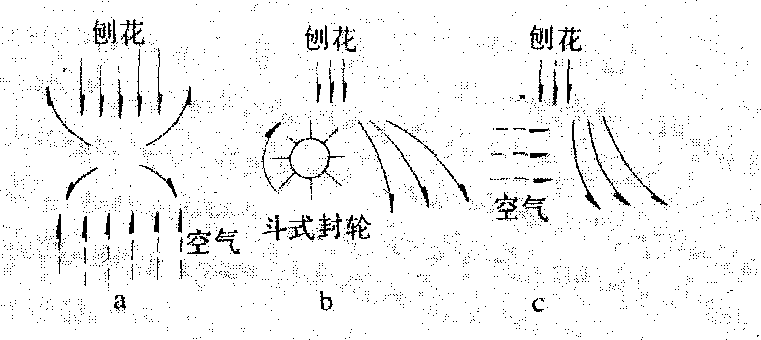

<p align="center">图3 气流分选方式
a.悬浮式气流分选； b.抛摔式气流分选； c.风力分选气流分选装置和风力分选3类(图3)。气流分选时，在刨花和空气间始终有一相对的速度，各种刨花在迎风面上的阻力不同，细、轻、薄刨花的下沉速度比粗、厚、重刨花慢。刨花从料斗进入分选室上层，受到上层气流的分选，细的刨花被气流收集器吸走。较粗和粗的刨花被刮入倾斜通道进入分选室下层受到下层气流的分选，较粗的刨花被另一气流收集器吸走，粗的刨花被刮入下料斗送到再碎设备中被重新刨削。
