空间垂直剖面图space vertical crose-section chart

分析同一时刻某一垂直面上天气系统结构或大气层结构的图。常取某一水平距离为横坐标，以高度或气压的对数为纵坐标。图中填写不同地点各高度上的气象要素和物理量，主要是气温、比湿、位温、风向、风速、散度、涡度等。视研究目的，通常在一张图上选用1～3个要素或物理量，绘制其等值线，即可了解某要素在某一剖面(如附图中的115°E线)上的空间分布，从而判定锋区位置及其强弱；气流特征和急流位置；对流层顶的位置等。此图能帮助了解大气在某一时刻的空间结构，是天气预报工作中的重要辅助图之一。附图中分析的内容是风向和风速，它表明在35°N以北盛行西风，其中有一急流(W)，中心位于200hPa附近，风速约40 m/s;35°N以南盛行东风，东风急流(E)中心位于130 hPa附近，风速比西风要小些。

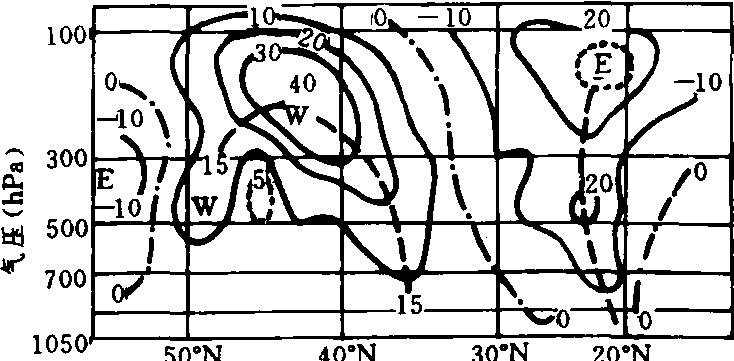

1958年8月21日08时沿东经115°剖面东西向风速分量
