磁电系电流表cidianxi dianliu biao

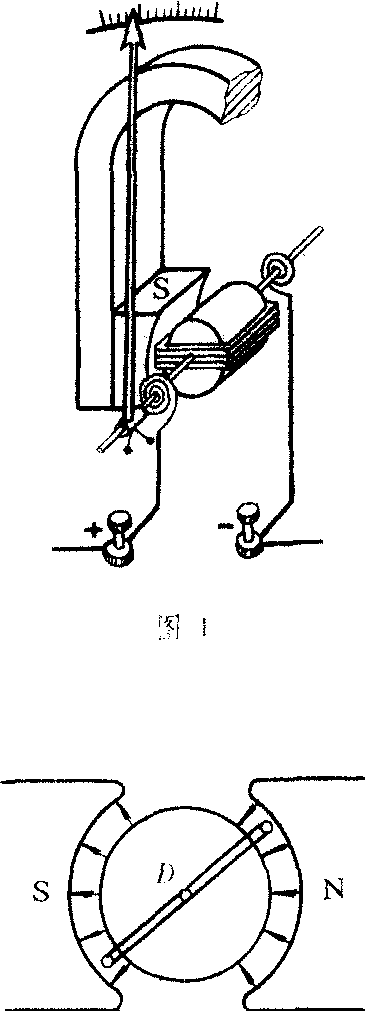

利用载流线圈在磁场中受力偶矩的作用而转动的原理制作的仪表。它属于指针式电测量指示仪表中常用的三大类(磁电系、电磁系、电动系)中的磁电系一类。其结构如图1所示。在蹄形磁铁的两极间放置一圆柱形铁心，其作用是增强磁极和软铁心之间空隙的磁场，并且使磁感应线沿径向分布，如图2所示。

图2

在磁极和铁心间的缝隙中有一个可绕固定轴转动的轻铝框，其上有用细绝缘导线绕制的矩形线圈。铝框转轴的两端分别连接两个相互反绕的游丝。两游丝外圈的端点经导线与接线柱相联，两游丝内圈端点分别与线圈相联。转轴的一端固定一根指针，它随框的转动而沿刻度盘转动。电流由“+”接线柱流入，经游丝、矩形线圈、游丝，由“-”接线柱流出。当没有电流时，线圈处于平衡位置，指针指在零点。当有电流I流过线圈时，线圈在磁场中将受到力偶矩而转动。由于在工作范围内磁场是径向均匀分布的，无论线圈偏转到什么位置，矩形线圈两个长边受到的力始终和线圈平面垂直，所以偏转力偶矩不随转角而变，总有M=nISB，式中n是线圈的匝数，I是通过线圈的电流，S是线圈的有效面积，B是磁感应强度。线圈转动时，游丝发生形变，游丝在外力矩作用下相对于平衡位置转过角度a时，恢复力矩为M′=ka(k为扭转常数)，当磁场对线圈的力偶矩M与游丝的恢复力矩M′相等时，线圈停止转动。这时ka=nISB，因此a=nSB/kI。对于同一个仪表来说，n、S、B都是不变的，可见指针偏离平衡位置（零点）的角度a与电流I成正比，因此，只要测出a便可测出I。
磁电系电流表在电磁测量中得到广泛应用，它可以改装成各种量程的电流表、电压表和欧姆表等，具有灵敏度高、精度高、功率消耗小等优点。但绕制线圈的导线很细，允许通过的电流很弱，如果通过的电流超过允许值，将会把线圈烧断。使用时要特别注意。
