皮托管pituo guan

一种测量流体流速的仪器。其工作原理可由伯努利方程来解释。用皮托管测量流体的流速时，必须与流体接触，这使流体原来的流动状态受到干扰，给测量的精确度带来了不利影响，是皮托管的不足。18世纪，曾有过河渠内水流的速度随深度增加而增加的理论。法国水力工程师H.皮托对这一问题进行了研究，他设计了一种开口对着水流的管子测量流速，结果发现流速随深度增加的理论是错误的。由于用皮托管测流速既简单又迅速，因此很受欢迎，很快得到广泛采用。对于河水或渠水，可用最简单的皮托管测流速，见图1。A点的流速为vA=，式中h为皮托管中的水面与外部水面的高度差，ρ为水的密度，g为重力加速度。实际应用时，上式应改用vA=C，式中c为皮托管的修正系数，可由实验来确定。对于管道中流体的流速，可以用图2所示的皮托管。其中，上图是测量液体的皮托管，公式同上：下图是测量气体的皮托度和U型管中液体密度。对大气中飞行物体（如飞机）来说，测量自身运动速度(空气相对于飞行物体的流

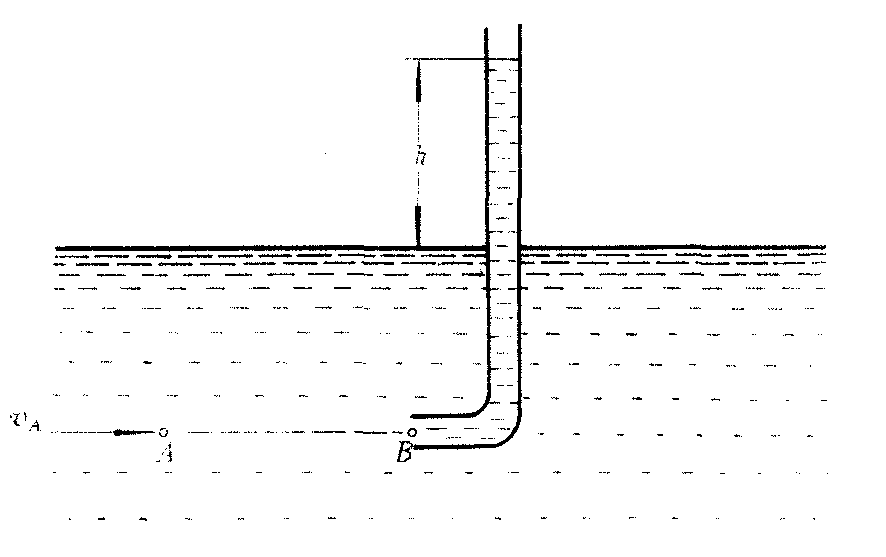

图1

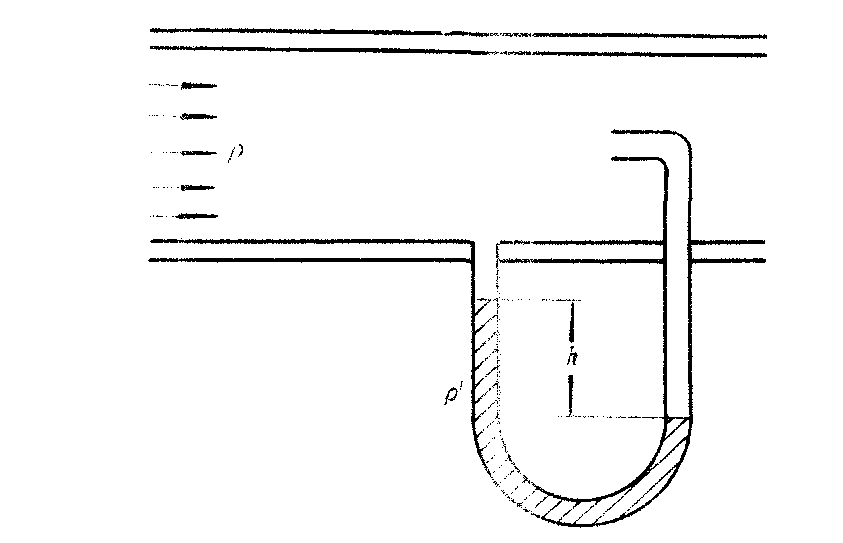

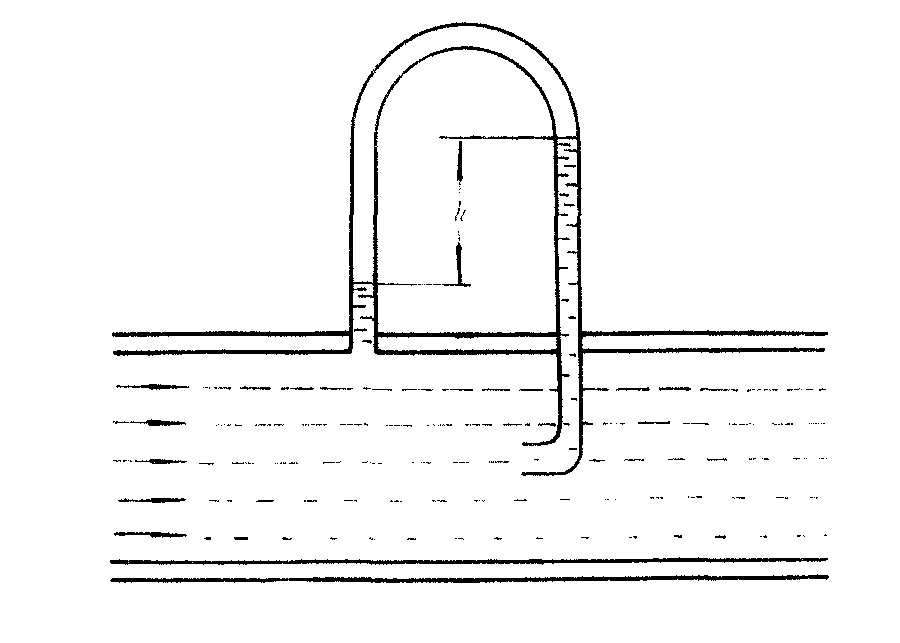

图2

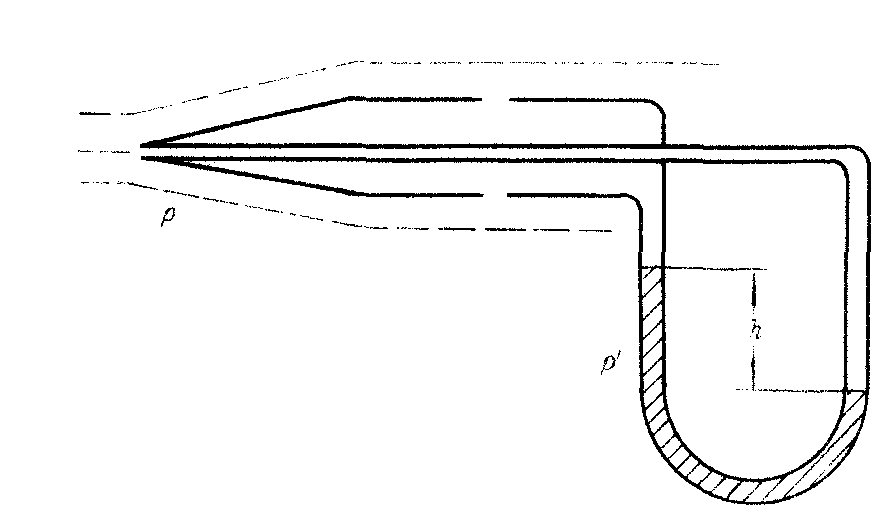

图3
