热电偶温度表redianou wendubiaothermocouple thermometer

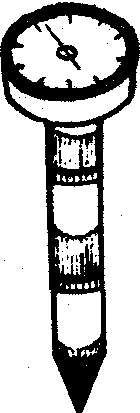

利用热电偶制作的测温的仪器，亦叫温差电偶温度表。在农业气象上广泛用于观测气温、地温、水温、大气乱流和温度梯度。以测量土壤温度梯度常用的热电偶温度表为例，图1是由多个电偶组成的插入式土温测头。图2是热电偶温度表的示意图。设t₀为热电偶冷端处的温度，则(t₁-t₀)、(t₂-t₀)……为各个不同测点处的温度t₁、t₂……对t₀的温度差，其读数由选择开关K的位置确定。离地面的第一 图1 热电偶温度测点温差为(t₁-t₀)，第二测点 表感应部分对第一测点的温差为(t₂-t₁)，其余依次类推。在温差较小时，温差电势很小，温差电流微弱，一般需经放大器进行放大，才能在显示器上显示出来。显示器可用普通微安表，也可用数字式电表。

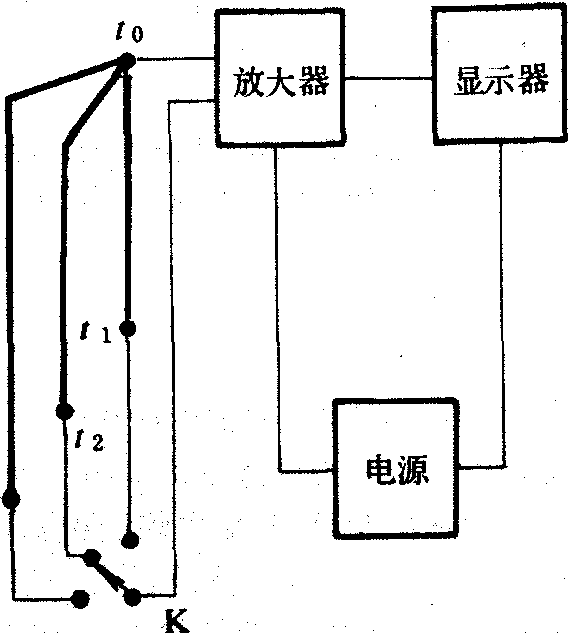

图2 热电偶温度表测温原理示意图

仪器显示的是温差(t₁-t₀)、(t₂-t₀)……，要得到各点的实际温度，必须用温度表测出t₀。为使t₀稳定不变，在t₀处可加恒温器，也可对电偶冷端加温度补偿。用桥式自动补偿器的办法较简单，即在冷端附近放置补偿电桥的感温臂电阻（如铜电阻）, 电桥的其余三个臂的电阻均用锰铜电阻。当t₀改变时，感温臂电阻值也发生相应的改变，电桥就会有电势输出。如果使电桥的输出电势等于电偶的电势变化，也就相当于t₀的实际温度，再分别加上t₁、t₂、……各点的温差电势，经放大器放大之后，即可在显示器上得到t₁、t₂……各点的实际温度值。
热电隅温度表的优点是电偶的体积小，感温灵敏，稳定性好。但精度不太高，一般精度多在0.5℃左右。
