交流电路的分析与计算

---

用相量法分析交流电路时，直流电路的各种公式、定理和方法均适用于交流电路，其差别仅是用对应的相量形式来表示各种关系，相应的运算为复数运算。电路基本定律和常用公式在交、直流电路中的对应关系见表8．1－5。

交流电路的计算步骤如下：

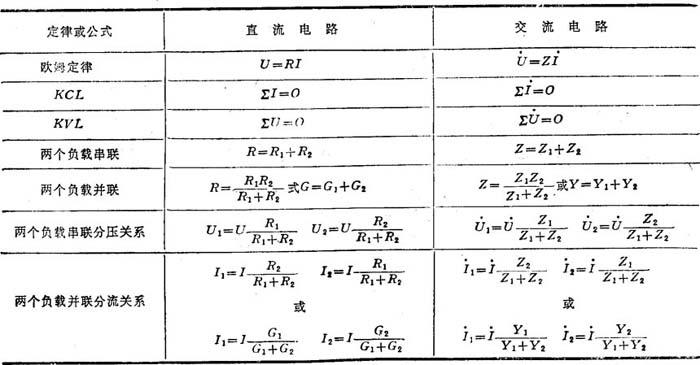

表8．1－5 基本定律和常用公式在交直流电路中的对应关系

❶ 将电路中无源元件R、L、C的参数分别用其对应的复阻抗表示，将电压和电流的瞬时值用其对应的相量表示；

❷ 利用电路的分析方法和定理，求待求量的相量；

❸ 将求得的相量用瞬时值表达式表示。

当交流电路比较简单时，可先绘其相量图，利用相量图求解待求量的相量，这样可使电路中的电压、电流间的相位关系更为形象直观，有时还可简化运算。
