波形挡边带式输送机

用波形挡边胶带作为输送带的带式输送机。以通用胶带输送机的零部件为基础发展而成，其牵引构件和承载构件为带有波形挡边和横隔板的波形挡边胶带，由波形挡边、横隔板及胶带体构成一个个盛装物料的“无盖容器”。在水平段，“容器”底部就是承载物料的输送带，在垂直段，“容器”的底部为横隔板。这种输送机既可在水平方向又可在垂直方向或任意角度下输送物料而无须转载，同时保持着胶带输送机运动平稳、速度快、生产率高、能耗低等优点，又能利用通用胶带输送机的零部件，所以它日益得到广泛应用。如图示。

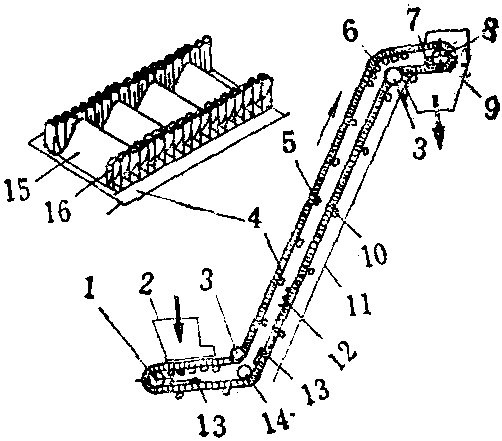

波形挡边带式输送机
1—改向滚筒； 2—装料槽； 3—盘式改向滚筒； 4—波形挡边输送带； 5—有载分支托辊； 6—改向托辊组； 7—拍打式清扫器； 8—驱动滚筒； 9—卸料溜槽，10—无载分支托辊； 11—防落料底板； 12—防偏托辊； 13—刮板式清扫器； 14—改向轮； 15—横隔板； 16—波形挡边； 17—胶带本体
