水坡式升船机

一种新颖的斜面升船机，它不用承船厢，而是在一个组成运河的倾斜渠段的坡槽中，移动着一个称之为挡板的活动闸门，挡板上游是楔状水体，水体面上可以浮托一艘船舶。挡板的移动是由跨于坡槽、行走于槽壁上的推进装置带动，它的移动带动了水楔运动，同时也运送浮于水体面上的船舶沿斜坡作上（或下）移动，靠这种办法，船舶克服了水位落差。当船舶进、出水楔时，挡板提升，船舶就在其下通过。这种升船机，是为节省船闸过船的大量耗水和取消沉重的承船厢负担而设计的，它土建工程量小，运行过程中水面波动值较小，适应于坡度较缓的渠段。可作为大落差过船建筑物。如图示：

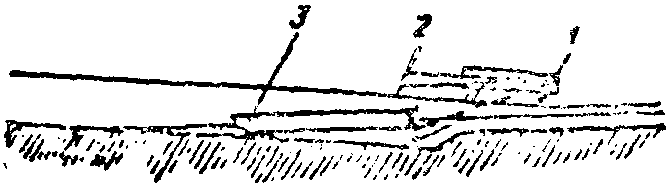

水波式升船机原理图
1—机车；2—活动挡板：3—船舶
