机械传动装置jixie chuandong zhuangzhi

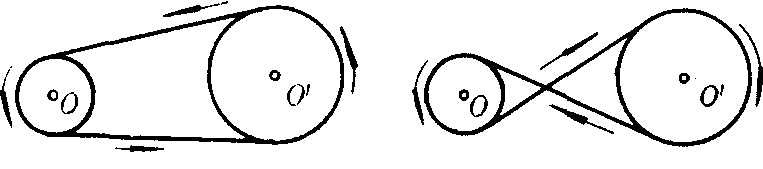

机器之间或机器各部分之间传递动力或运动的机械装置，常见的有皮带、齿轮等。皮带传动是利用皮带轮与皮带间的摩擦力来传递动力的，如图1当电动机的皮带轮（主动轮）转动时，皮带轮与皮带间的摩擦力带动皮带运动，而皮带的运动又因摩擦带动机器皮带轮（从动轮）的转动。

图 1

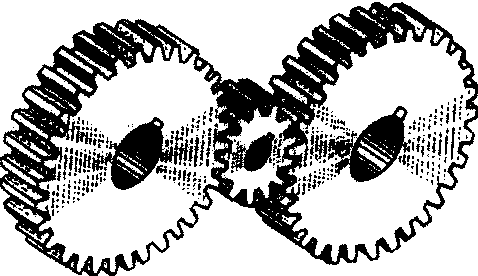

如果皮带和转动轮之间无相对滑动，则两个轮子边缘线速度相同，即2πn₁R1=2πn₂R₂，所以n₂/n₁＝R₁/R₂，式中n₁、n₂和R₁、R₂分别是主动轮和从动轮的转速和半径，表明两轮转速与它们的半径成反比，n₂/n1叫传动速率比。使用皮带传动时从动轮的旋转方向与主动轮的旋转方向可以相同，也可以相反。皮带传动装置简单，成本较低，传动过载时皮带会在轮上滑动，可以防止机件受到损坏。齿轮传动是靠两个齿轮的轮齿不断咬合来传递动力的，设主动轮的齿数为z1，转速为n1，被动轮的齿数为z₂，转速为n₂，由于两个轮子在相同时间内转过的齿数相等，所以有n₂/n₁＝z₁/z₂，表明两个相互咬合齿轮的转速跟它们的齿数成反比，n₂/n₁叫齿轮传动的速比。要使主动轮与从动轮转动方向相同，可以在中间加一个中介齿轮如图2。

图2

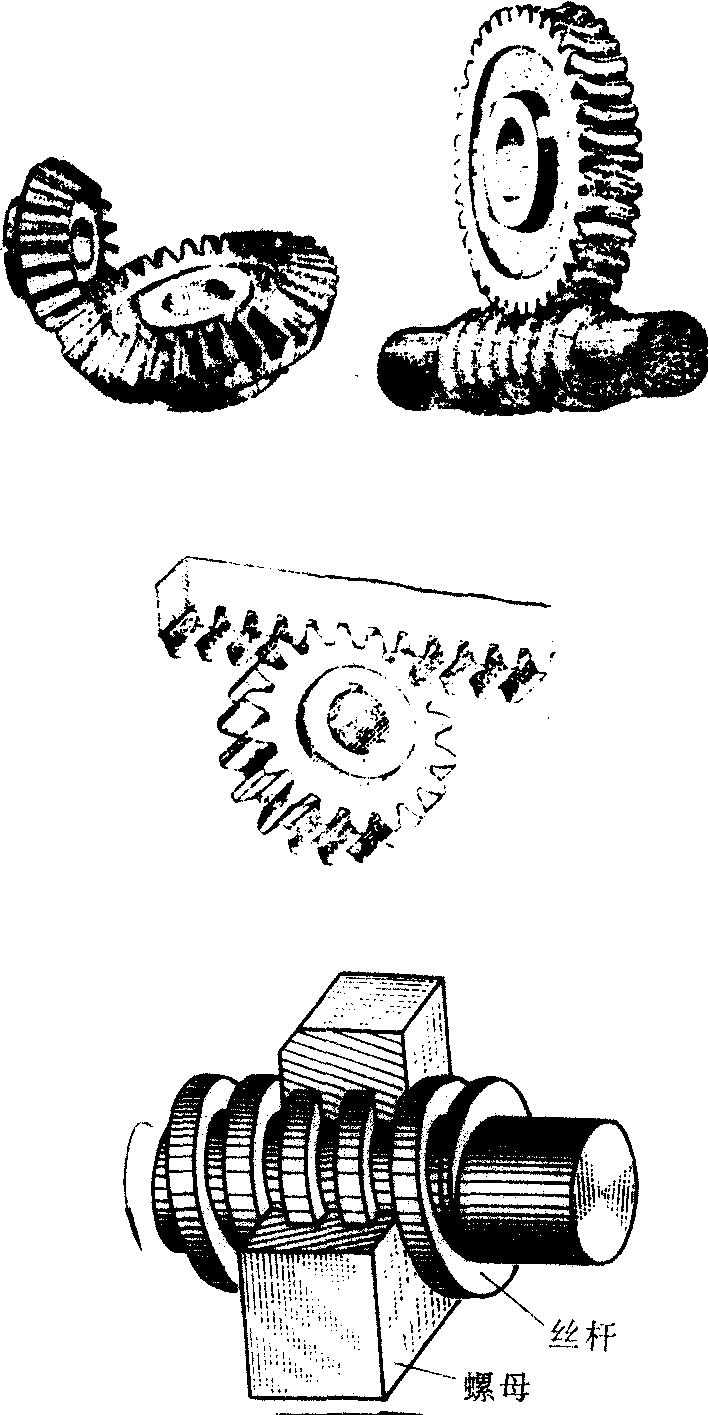

齿轮的种类很多，用途各异，伞形齿轮可以使两个轮的轴转动方向相交成一定角度；蜗轮与蜗杆除可变转动方向外，可以实现较大的速比；齿轮齿条传动可以使转动变平动或平动变转动；丝杠螺母传动也可以变转动为平动(图3)。

图3

齿轮传动能保持一定的转速比，不会产生滑动现象，可以传递几万千瓦的功率。各种机器除了广泛应用皮带传动和齿轮传动外，有的还利用链条传动，例如自行车；有的利用曲柄传动——把往复运动改变为转动，例如蒸汽机车利用曲柄转动，把蒸汽机活塞的往复运动改变为车轮的旋转运动；而缝纫机利用曲柄传动，把踏板的往复运动改变为皮带轮的转动，但曲柄传动更多的是将转动改变为平动；有的利用凸轮传动——把转动改变为往复运动，例如汽车发动机中的凸轮的转动变成活门的往复运动。
