主要组成部分

---

滤油器的主要组成部分有壳体和过滤元件(一般称滤芯)，有的滤油器带旁通阀和堵塞指示或发讯装置。图27．2－1所示为－管式连接压力油路滤油器的结构。滤芯为纤维滤材折叠式，油液从外向内流径滤芯。当滤芯堵塞，压差达到预先设定值时堵塞指示器发出信号。若未即时采取维护措施，压差继续增大，则旁通阀开启，油液以旁路绕过滤芯，以防止滤芯破裂。

1－堵塞指示器；2－旁通阀；3－滤头；4－滤芯；5－滤壳

图27．2－2 为滤油器的液压图形符号。

(a)一般符号和堵塞指示器；(b)带旁通阀和堵塞指示器

堵塞指示器报警压差和旁通阀设定压差的推荐值见表27．2－1。

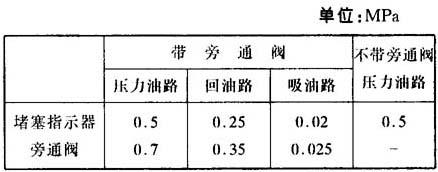

表27．2－1 堵塞指示器和旁通阀设定压差推荐值
