主令电器

---

主令电器是非自动切换的小电流电器，在控制电路中常用于产生原始命令信号，控制自动切换电器，如继电器、接触器、电磁阀等的动作，也有的直接用于控制执行电器的工作。机械设备控制系统常用的主令电器有按钮以及万能转换开关、行程开关和非接触式行程开关等。

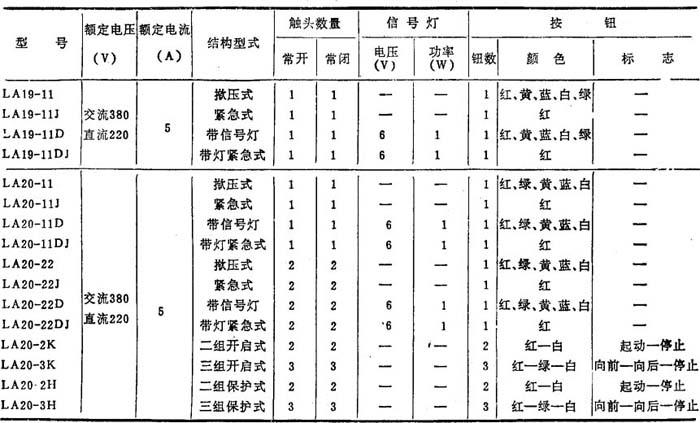

控制按钮的结构有多种型式，用途亦各有不同，如揿压式、紧急式、带信号灯式、旋钮式等。常用的LA2(J)、LA10、LA18、LA19、LA20等系列按钮的技术数据分别见表8．2－38～8．2－41。

表8．2－38 LA2(J)型控制按钮主要技术数据

万能转换开关是类似于组合开关但具有更多层数和更多操作位置的手动切换电器，由各种不同形状的凸轮来操纵各触点的分断和闭合。可供电气控制线路的切换，在操作不太频繁的条件下也可用于小容量电动机的起动、换速和正反向控制。常用的万能转换开关有LW2、LW5、LW6型等几种。

行程开关又称限位开关，它利用机械设备的运动部件碰撞而使触点动作。行程开关按复位方式有自动复位式和非自动复位式；按传动方式分为杠杆式、转动式和按钮式等。常用的行程开关有JLXK1、X2、LX21、LX19等系列，其主要技术数据见表8．2－42。

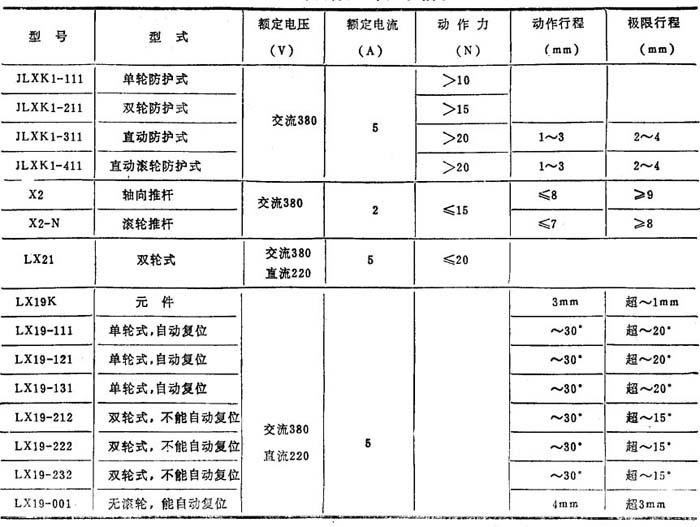

表8．2－42 常用行程开关主要技术数据

非接触式行程开关又称接近开关，是利用电磁感应原理并结合电路构成的无触点式开关器件。它具有工作时无机械碰撞、无噪声、寿命长、体积小、反应速度快等特点。常用的LXJ3和3SG系列接近开关的主要技术数据见表8．2－43。

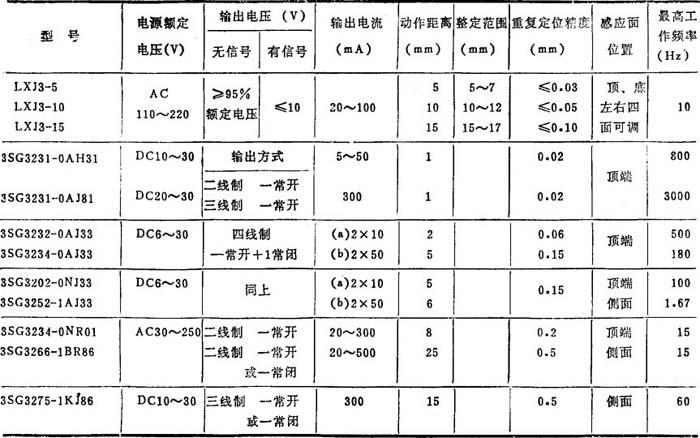

表8．2－43 LXJ3系列和3SG系列接近开关技术数据
