中心线格网法

---

适用于地形平坦和起伏不大的地区的一种转绘方法。

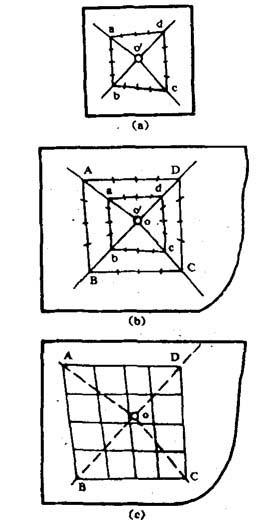

其构网的步骤为：(1)在以像主点为中心，以f／40为半径(f为摄影机镜头焦距)的范围内选一个明显地物点，作为辐射中心，或直接以像主点为辐射中心。然后在航片及地形图上找四个(或若干个)同名地物点a、b、c、d及A、B、C、D作为控制点。这些控制点通常选在航片调绘面积的四个角的附近，离调绘作业范围线的距离不超过1cm，最大不超过1．5cm。同时距像片边缘也不能小于1cm。四个点最好两两对称于像主点，且到像主点距离尽量差得不大；(2)在透明纸上和地形图上分别在四个控制点的相邻两点间连接直线，构成两个四边形；(3)在透明纸上将四边形两组对应边，划分成同等数量的段数(如图中为四段)，每一段的长度为5～10mm。并从像主点向a、b、c、d引四条辐射线，同时在各线段端点都刺出方向点，或顺各端点的辐射方向引一小段短线〔如下图(a)所示〕；(4)把透明纸蒙到地形图上，使透明纸上oa、 ob、oc、od四条辐射线都穿过图上的A、B、C、D点。

对点误差控制在0．5mm以内。适当平差后，固定透明纸。然后延伸透明纸上各方向点的辐射线与地形图上四边形ABCD的四边交出相应的点〔如上图(b)所示〕；(5)在航片上及地形图上将四边形对边各点连接起来成网〔如上图(c)所示〕，并在此基础上进行转绘工作。
