手动气力喷雾器hand-operated pneu-matic sprayers

人力驱动配带气力式喷头的气力式喷雾机具。又称吹雾器。用于卫生防疫的手持式气力喷雾器问世于20世纪40年代。用于农田病虫害防治的背负式手动吹雾器，20世纪80年代初在中国首先研制成功。
结构 手动气力喷雾器主要由药液箱、气泵、输液管、输气管、喷液量调节开关、喷杆、气力喷头等部件组成（见图）。
特点 主要特点是： ❶采用边充气边喷雾的工作方式进行喷雾作业；
❷喷头的工作气压较低，且基本稳定，一般为0.02～0.03兆帕；
❸喷头为气力式喷头，流经喷头的流体为液体和气体相混合的二相流体；

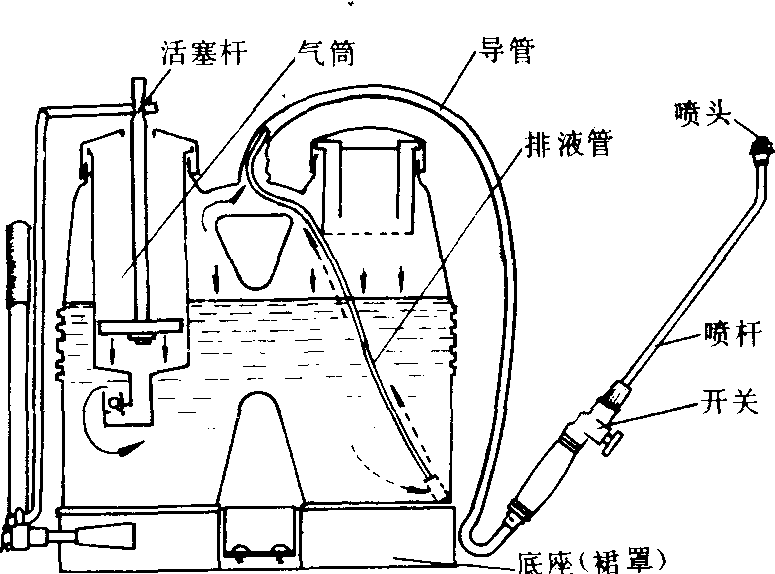

手动气力喷雾器

(据屠予钦，1987)

实线箭头表示气流及气力方向，虚线箭头表示液流方向

❹喷头的喷雾角较小，一般为20°～35°。其雾形为实心圆锥雾；
❺雾滴直径较小，雾滴的体积中径(VMD)可达30～ 80微米；
❻喷雾量较小，一般为20～ 100毫升/分。雾滴尺寸大小比较均匀，即雾滴谱较窄。雾滴在靶标上的附着率较高，药液流失少。
使用 正确使用与维护，有利于提高机具的作业质量和延长机具的使用寿命，保证操作者的人身安全。其要点是： ❶安装时，应确保机具的各连接处密封可靠，不得有漏气、漏水现象。
❷在向药液箱内加注药液时，药液应经过过滤，且液面不应超过规定的水位线，以免影响机县的充气性能。
❸进行喷雾作业时，供液量不宜过大。因为供液量过大会使气力式喷头的雾化质量变差。
❹田间作业时，操作者应控制好步行速度，防止重喷或漏喷。同时应注意安全操作，避免逆风作业，严防人身中毒。
❺喷雾作业结束后，应及时放出药液箱内的剩余药液，并彻底清洗后，将机具存放在阴凉、通风的场所。(见彩图87、88)
