惠斯通电桥huisitong dianqiao

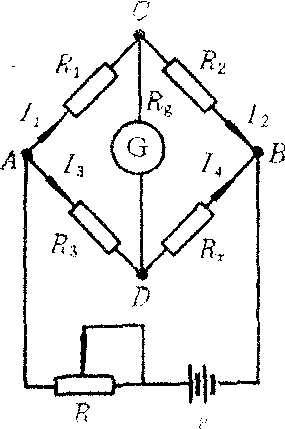

一种由电阻元件联结成的桥式电路，又称单臂电桥。1843年英国的惠斯通为了解决精确测量电阻的问题，发明了电桥。其电路如图所示。电桥由四个臂（支路）组成，R₁、R₂、R₃、Rx即为电桥的四个臂。其中一个臂连接待测电阻Rx，其余三个臂连接标准电阻（或可调标准电阻），在电桥的一个对角线上连接灵敏的检流计G，在另一对角线上连接直流电源。测量时，调节一个臂或几个臂的电阻，使检流计中无电流通过，(I_g＝0)，电桥达到平衡，由Rx=R₃R₂/R₁就可求出未知电阻R_x。测量误差取决于R2/R₁及R3的误差。在非平衡条件下，由基尔霍夫定律可以证明，I_g为

非平衡电桥一般用于测量电阻值的微小变化，例如将电阻应变片（将电阻丝做成栅状粘贴在两层薄纸或塑料薄膜之间构成）粘固在物件上，当物件发生形变时，应变片也随之发生形变，应变片的电阻由电桥平衡时的R_x变为R_x+△R，这时检流计通过的电流Ig也将变化，再根据I_g与△R的关系就可测出△R，然后由△R与固体形变之间的关系计算出物体的形变量。用这种方法可测量应变、拉力、扭矩、振动频率等。
