不常使用的填料

---

1．硫酸钡

包括有天然产品重晶石和人造沉淀产品硫酸钡两种。

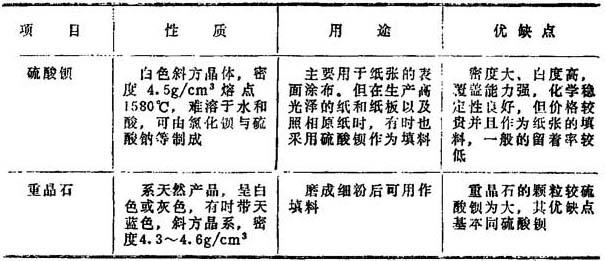

(1)硫酸钡和重晶石的性质与用途等如表10—4—19所示。

表10—4—19

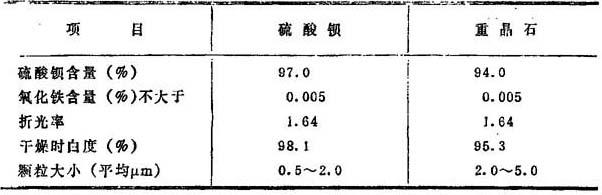

(2)硫酸钡和重晶石的性质对比如表10—4—20所示。

表10—4—20

2．硅藻土

(1)形成和性质

硅藻土是陆地岩风化时产生的可溶性硅酸盐，然后流落到海洋中，为硅藻提供必需的结构材料。硅藻死亡后，它的外壳就沉积在淤泥中，形成一种由有机残留物构成的沉积岩。硅藻沉积物的特点是密度很低，结构松散呈细粒状，多孔，所以也就有较高的吸附能力。

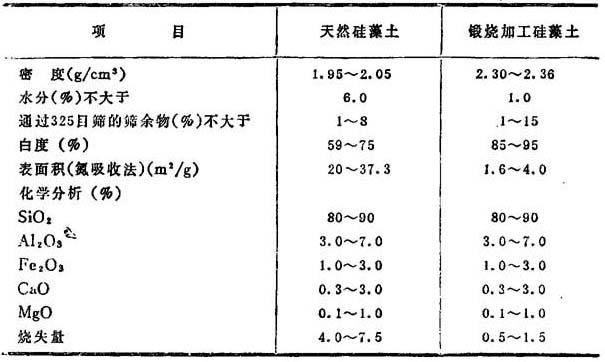

天然硅藻土也可通过锻烧加工，加工后产品的白度有所提高。天然与加工的硅藻土的性质比较如表10—4—21所示。

表10—4—21

(2)硅藻土在造纸工业中的应用

硅藻土可用作造纸填料，在纸浆中加入0．5～15%的硅藻土可以克服树脂障碍，并同时改进纸张的匀度和滤水性能。对于一般纸板添加硅藻土可以增进松厚度，对于字型纸板添加硅藻土可以提高纸板的可塑性和耐热性。

3．石膏

天然石膏的理论成分是CaSO₄·2H₂O，含有32．6%CaO，45．5%SO₃和19．4%H₂O。石膏的密度2．2～2．4g／cm³性脆。

石膏开采出来后，根据外观检查加以分选，再粉碎成细末，并进行筛分即得生石膏。生石膏加工精制加热至150℃，使之部分脱水即得熟石膏。

石膏的白度较高，生石膏的折光率为1．52～1．59，而熟石膏的折光率为1．57～1．67。

以前石膏也有作为书写纸、证券纸和印刷纸填料用的，可是石膏的主要缺点是部分溶解于水，即在400～445kg水中能溶解石膏1kg，为此填料留著率较低，加之一些其它缺点，目前石膏作为造纸填料没有得到广泛的应用。

4．其他一些不常用的填料

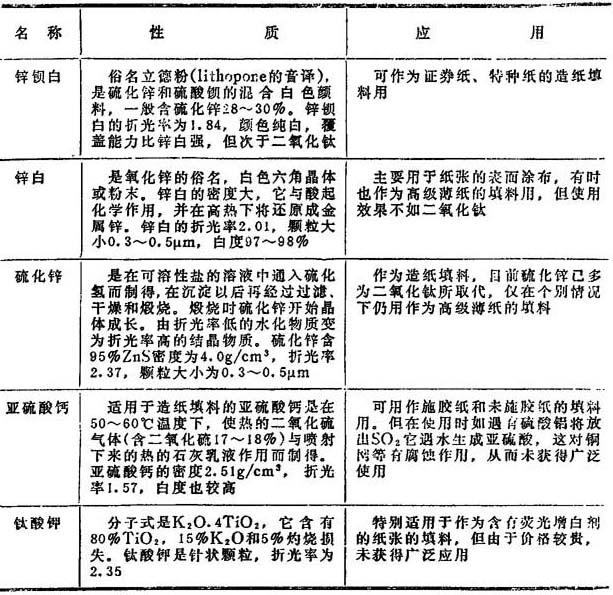

其他一些不常用的填料如表104—22所示。

表10—4—22
