地形剖面图Dixing poumiantu

依据地形图上的等高线绘制而成的剖面图。它能使人更直观地了解和判断已知方向线上某一区间的地势起伏情况，以及地面点的通视情况。是地形图实际应用之一。绘制剖面图的方法是：
❶在地形图上选出需要了解的区间并定出两端点，绘出剖面线，也可定出多点绘成剖面折线。
❷规定剖面图的水平比例尺和垂直比例尺。为了突出地势陡缓情况，通常垂直比例尺比水平比例尺大5—20倍。
❸在图纸上或方格纸上绘一条水平线，如图1MN，在地形图上沿剖面线AB量Ac,cd,de……各段的距离，按剖面图的水平比例尺将量出的各段距离转到MN线上，得A′、c′、d′、e′……B′各点，通过各点作垂线，垂线长度是按各点高程依垂直比例尺计算出来的，将垂线各端点连成平滑曲线，注出水平比例尺、垂直比例尺和剖面线的方向，即成剖面图。剖面图还可以帮助我们了解野外考察时观测点的通视情况。如图2所示，由观察点S向目标点C（如树）绘直线，直线没有被任何地物所切断，表示通视良好，否则就不能通视。如剖面图上的房屋是不能通视的点，因Se直线被山头d所切断。图2上绘有晕线的部分，是不能通视的地区。

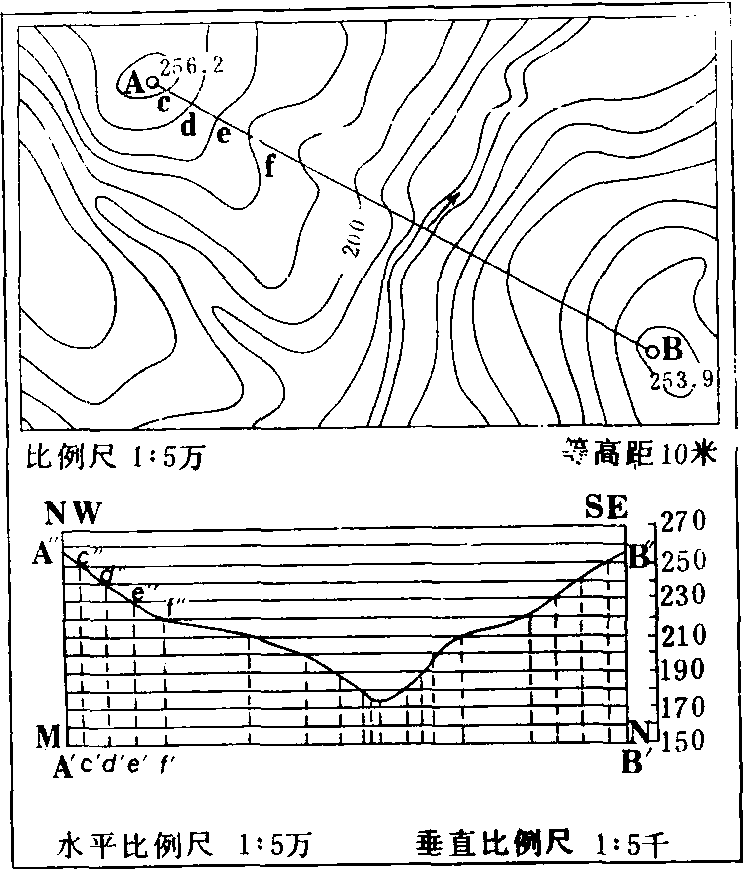

图1 绘制剖面图示意

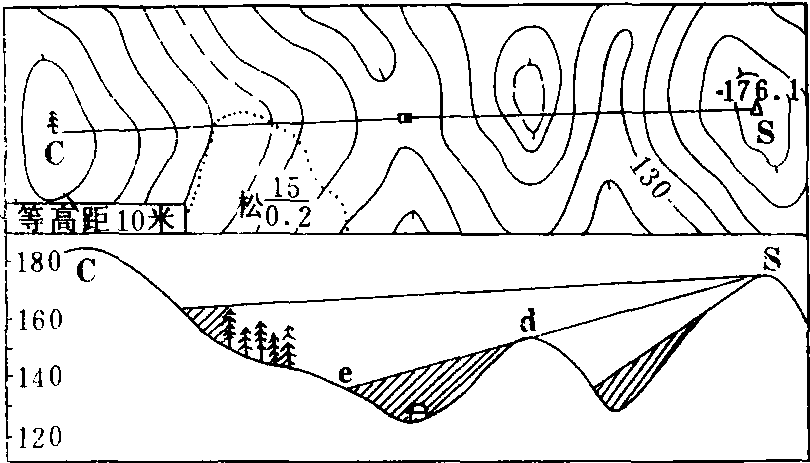

图2 通视情况示意图
