ZWC1型超级压光机纸粕辊的应力验算

---

【说明】 ZWC₁型超级压光机Φ340×1100mm纸粕辊轴及其配件目前所采用的主要尺寸需根据下述公式进行应力计算。

1．纸粕辊轴芯的拉应力验算

【说明】 参见图1－15－77

1－钢轴芯 2－压盘 3－扇板锁片 4－纸粕层

【公式】

式中 σ_拉——拉应力(Pa)

［σ］——许用拉应力(Pa)

P——纸粕辊压制的剩余总压力(N)

D——辊轴芯的直径(m)

【例】 求Φ340×1100mm纸粕辊的辊轴平均拉应力。设压制的剩余压力P=48×10⁵N，轴芯直径D=19cm。

解：

2．压盘与锁片之间及锁片与轴的锁片槽的轴肩之间的挤压应力计算

【公式】

式中 σ_压——压应力(Pa)

F——压盘与锁片或锁片与轴肩接触面积(m²)

P——纸粕辊压制时剩余总压力(N)

【例】 按图1－15－77所示，Φ340×1100mm纸粕辊的压盘和锁片平均挤压应力计算如下。设压制时剩余压力P=48×10⁵N，压盘与锁片接触面积为F₁=(0．24²－0．19²)=0．0167m²，则：

压盘与锁片挤压应力为：

另锁片与轴肩的接触面积为：

故锁片与轴肩的压应力为：

3．锁片与锁片槽轴肩所受剪切应力的计算

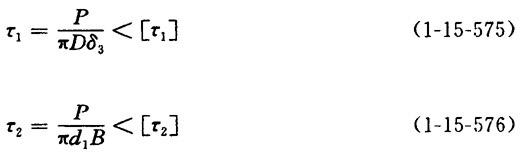

【公式】

式中 τ₁——锁片所受剪切应力(Pa)

τ₂——轴肩所受剪切应力(Pa)

P——压制的剩余总压力(N)

D——轴芯的直径(m)

d₁——锁片销内径(m)

B——轴肩厚度(m)

δ₃——锁片厚度(m)

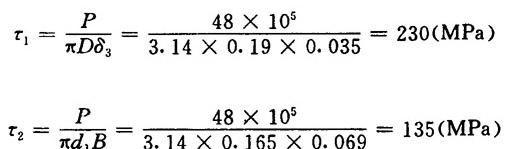

【例】 按图1－15－77所示的Φ340×1100mm辊子的有关数据如下：

P=48×10⁵N，d₁=0．1655m，D=0．19m，B=0．069m，δ₃=0．035m，则：

【附表】 Φ340×1100mm纸粕辊各种条件下的受力情况见表1－15－46。

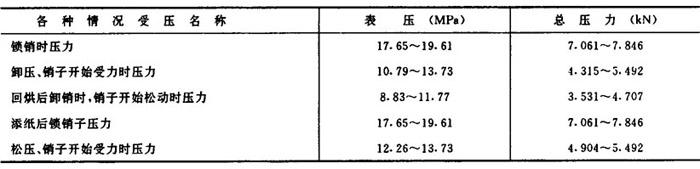

表1－15－46 Φ340×1100mm纸粕辊不同情况下的受力情况
