原木光电检尺设备electrical light scalingequipment

采用光电投射、扫描对原木进行自动检测材积的专用装置。原木的分选、造材、材积计算以及合理锯割，都要事先测量原木的直径和长度。采用光电管原木自动检尺装置有利于实现制材厂生产过程的自动化。此装置分为两种类型：一类是利用原木反射光线的作用进行测量；另一类是利用原木挡住光线的方法进行测量。根据测量原木直径时的运输方式，可以分为横向测量装置和纵向测量装置。
横向光电测量装置 使用较多。其方法是已在纵向运输时测量过原木的长度，或原木长度都相同时在中间或两端附近进行成对的交叉测量。原木位于横向运输机上，测量装置有两个互相垂直的光电管，当光电管发暗时，脉冲发生器送出脉冲信号，并由一个计算器统计总和。如果装有多个光电管，则能测出多个数值，可选其中最小值或中间值。在原木长度预先测出的条件下，即可进行材积计算。
纵向光电测量装置 有以下3种类型：❶利用原木挡住光线进行测量的装置。这种装置的主要技术性能：允许测量直径为60～630毫米；原木推进速度为1.5米/秒；循环皮带速度为30米/秒。原木长度可以采用一般方法测量，即将一脉冲发生器和运输机的传动辊相配合，使一个脉冲恰好等于1厘米的行程。通过电子计算机可以算出原木的最小直径，并同时算出材积。
❷其主要部件是装有凹镜和平面镜铁架制成的刚性测量框，它横跨纵向运输机。原木直径可同时从两个方向交叉测量，也可以从三个方向测量，以提高精度。测量框的光源为两个装在有机玻璃后面互成直角的棒形发光体。光线投射在两个抛物面反射镜上（凹面镜），在每个反射镜的焦点上，按一定角度安装着一个平面镜，该平面镜由小电动机带动旋转。这种检尺装置测量效果较好，使用较广泛。但凹面镜应有很高的精度和表面光洁度，所以加工要求甚高。
❸采用硅光电二极管的自动线性扫描传感器的纵向光电检尺装置（见图）。全套自动检尺装置由3个扫描传感器、一系列标志传感器和一架小型计算机组成。根据被激发的光电二极管数目，计算机即可得出原木长度和直径数据。测直径的精度可达±0.254厘米，测长度的精度可达±2.54厘米。当原木运行速度超过305米/分时，仍能保持上述精确度。光电测量装置和计算机结合，不仅可以进行原木检尺和为工厂管理迅速提供准确的统计资料，而且可对分选设备和锯机进行直接自动控制，从而显著提高生产效率和原料利用率。
（牛宝文）

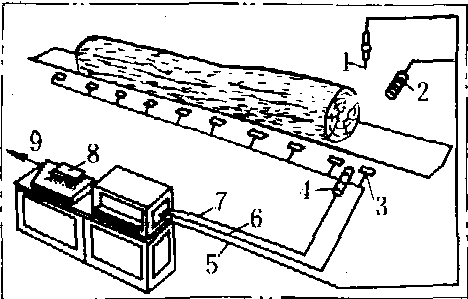

纵向光电检尺装置图
1、2.原木直径扫描传感器； 3.原木长度标志传感器； 4.原木长度扫描传感器； 5.原木直径数据； 6.标志传感器测得的原木长度数据； 7.原木尾段长度数据(6和7两项数据相加，为该原木的准确全长); 8.电子
计算机； 9.输出讯号
