医用电视

用于医学领域的专用电视系统称为医用电视。医用电视一般采用闭路电视(CCTV)，由摄象机和显象管二部分组成。为了便于推广应用，医用电视一般采用与现行广播电视制式兼容的扫描制式，即625/50的隔行扫描制式。
闭路黑白电视的原理如图1所示。被观察的对象（物）通过摄象机的光学镜头，在摄象管的光敏靶（摄象管为光管）上成象，经电子束扫描而产生视频信号。视频信号经视频通道放大和处理后，形成全电视信号，进而控制显象管中电子束的强弱。正比于物体亮度变化的电子束，由同步信号严格控制，在显象管屏上扫描，使荧光粉的亮度跟随电子束的强弱变化，在屏幕上便形成与物象对应的图象。同步机是全机的指挥中心，既控制摄象管的行场扫描，也通过全电视信号，经同步分离后去控制显象管的行场扫描，从而使系统协调地工作。监视器一般为通用黑白电视机，但不使用其高频部分。黑白电视宜用于细胞染色体分析等以图象黑白对比差异的观察为主的应用中。

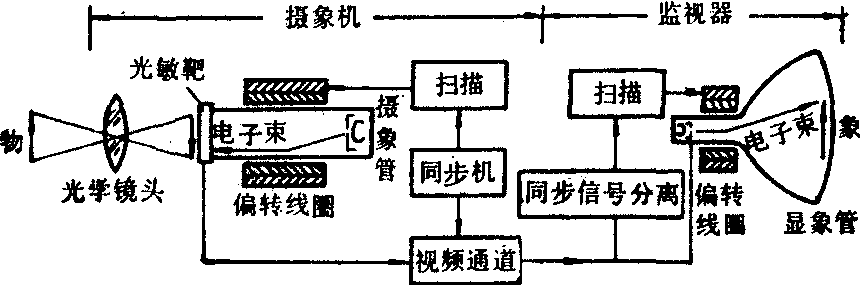

图1 闭路黑白电视原理

闭路彩色电视的原理如图2所示。摄象端首先通过三基色分色光学系统，把一幅彩色画面的彩色光分解为红(R)、绿(G)、蓝(B)三种基色光象，三路光象同时投射到三个与黑白电视相同的摄象管光敏靶上。三只摄象管的电子束同步地逐点逐行扫描靶面，同时输出三路信号ER、EG和EB。摄象管的功能是把每种颜色光象上的亮度差异，通过电子扫描方法变换成相应大小的电压。于是，摄象管R、G和B分别输出反映红、绿、蓝三色光象的图象信号ER、EG和EB。三路图象信号分别经三个独立通道传送到监视器，以控制显象管的R、G和B三电子束的强弱。三电子束经同步控制后，逐点逐行地打在屏幕的发相应基色光的一组荧光粉条子上 结果在显象屏上呈现出由三幅基色象镶嵌在一起的图象，经视觉混色在观察时形成彩色图象。

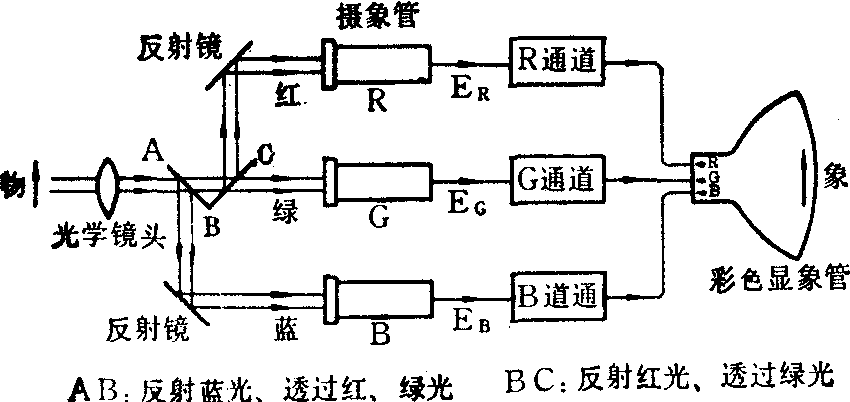

图2 闭路彩色电视原理

医用电视已经广泛用于医学研究、临床和教学中。
监护用电视 用于监护病人或观察医疗情况，有病人集中监护电视、妇产科监护电视、小儿监护电视、精神病人监护电视和放射治疗室电视等。监护用电视基本上都是可见光摄象的闭路电视，有彩色的，也有黑白的。摄象机安装在被监护的现场，图象信号通过电缆传送至中心监护室，显示在屏幕上。有的摄象机装有电动云台控制和电动调焦装置，在中心监护室的医生或护士，可通过切换开关和云台控制旋钮，灵活地改变对不同现场、不同病人或不同视野的监护。电动云台控制和电动调焦是通过步进电机控制摄象机的转动及摄象机镜头的光圈和焦距。必要时监护电视系统可以接上录象机，以记录需要保留的资料。
监护电视可以减轻医生和护士的劳动强度。精神病人监护电视可以避免病人伤害医务人员和给病人带来不必要的刺激。放射治疗室电视及一些特殊治疗室电视可避免医务人员长时间受到损害。
医学教育用电视 用于传授医学知识和教学，如观察外科手术和实物解剖、讲解和观察生理或病理录象等。临床示教应用的彩色电视无影灯，是将彩色电视摄象机安装在无影灯上，无影灯、摄象机镜头保持在同一焦点上。摄象机始终能清晰地拍摄到无影灯光聚焦点的手术情况及手术部位的组织。摄象机的镜头一般都设计成电动焦点的结构，以便在深部手术、显微手术时可准确地调节焦距，以获得清晰的图象。利用手术室外的示教电视进行观察，教师可以适时讲解，而不干扰手术进行，并利于看清深部或精细的手术操作，以及预防病人创口感染。通过电视还可对手术过程录象，可监视实习医生的临床手术操作。
一般的医学教育电视多为彩色电视，并可配上录象设备。高级系统还带有计算机、帧存贮器、以及其它专用图象处理装置。
显微电视 以显微镜代替闭路电视摄象机的光学镜头。显微镜通过专用的光机接口，将放大的图象耦合到摄象机的靶面。显微镜的主要技术指标是放大倍数、分辨率和灰度。
❶放大倍数： 是指显象管屏幕上的图象与显微镜头下相应尺寸大小之比。根据被观察对象大小不同，可以选用不同放大倍数的显微镜物镜，如10～100倍，甚至更高。系统的放大倍数可达1,000以上；
❷分辨率：分水平分辨率和垂直分辨率。水平分辨率指沿着图象水平方向电视系统所能分解的象素数或黑白相间的条纹数，一般为300～400线，高质量的可达500线以上。垂直分辨率指沿图象垂直方向所能分解的象素数或黑白相间的条纹数，一般都低于每帧图象的扫描行数。分辨率愈高，图象细节愈清楚；
❸灰度： 指图象的亮度层次。灰度等级愈高，图象愈清晰。从图象中最亮到最暗部分之间能分辨的灰度等级，一般为6级，高质量的可达8～9级。
显微电视在医学上用来作为微观分析的工具。例如，在遗传学的研究中，用来观察人类细胞染色体图象，将镜下的标本图象展示在电视屏幕上，可以减轻医务人员的劳动强度，提高工作效率，便于集体分析研究和演示。同时，可以直接从屏幕上照象，不需特殊的照相设备，比较经济。
显微电视配接微型计算机，可大大地扩展其功能，如对医学图象进行处理、放大与缩小、除噪、增强、直方图统计、数字减影等。在微循环的研究中，可对血细胞的流速、血管直径、纵断面等进行动态测量。
内窥镜电视 摄象机的镜头与内窥镜的目镜相联接，用以观察体内病变。一般采用彩色闭路电视系统，其摄象机可以固定在内窥镜的目镜上，也可以装在小车或支架上，经光导纤维与内窥镜的目镜连接。
内窥镜彩色电视能把体内病变部位在电视屏幕上进行放大，使诊断方便、准确，缩短诊断时间、减少病人痛苦；并可录象，为会诊、示教和学术交流提供方便。
