SCB系列齿条齿轮式摆动液压缸

---

SCB系列齿条齿轮式摆动液压缸由天津四方油缸有限公司设计制造。它使用高性能进口密封件，启动压力低，机械效率高，摆角可大于360°，最大输出转矩可达十万N·m以上，适用的介质种类和工作温度范围广。

SCB系列齿条齿轮式摆动液压缸有单齿条和双齿条两种结构，每种结构都有法兰式和底脚式两种安装方式，与负载的联接方式又分外轴和内孔两种，这样就形成了八个不同的结构形式。每种形式又有Φ40～Φ200mm十种不同的缸径，同一种缸径又有0°～90°、0°～180°、0°～270°、0°～360°四种标准摆动角度。由此共组成320个不同的型号产品。用户如有特殊要求，该公司可提供0°～720°范围内任意摆角和两端外轴、两端内孔或一端外轴另一端内孔等特殊联接方式的产品。

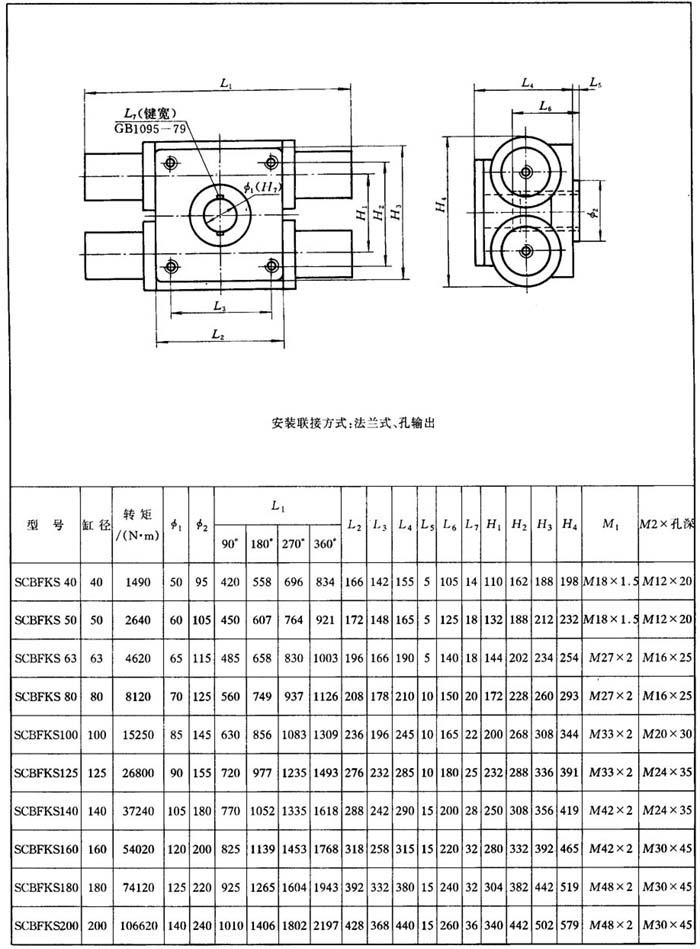

SCB系列齿条齿轮式摆动液压缸的外形尺寸见表25．6－6～表25．6－13。

表25．6－6 SCBJZD型摆动液压缸外形尺寸 单位：mm

型号说明：

SCB F Z S 180 × 360 H W R A

❶ ❷ ❸ ❹ ❺ ❻ ❼ ❽ ❾ ❿

❶ 四方齿条齿轮摆动缸

❷ 法兰式——F 脚底式——J

❸ 轴输出——Z 孔输出——K

❹ 单齿条——D 双齿条——S

❺ 缸径：40 50 63 80 100

125 140 160 180 200

❻ 摆角：0°～90° 0°～180°

0°～270° 0°～360°

❼ 带缓冲——H

❽ 工作介质：无——液压油

W——水-乙二醇，高水基

❾ 工作温度：无——－30～+100℃

R——－200～十260℃

10额定压力：A——0～6．3MPa

B——6．3～16MPa
