六轴系统six axis system

包括额面六轴、横面六轴、校正的六轴系统的导联轴。
❶额面六轴系统：又称Bailey六轴系统，是将6个肢体导联轴保持原有的方向不变，分别平行移动，使各导联轴的零电位点与Einthoven等边三角形中心重合，即组成额面六轴系统。每一导联轴从中心点被分为正负两侧，相邻导联间的夹角均为30^o,Ⅰ、Ⅱ、Ⅲ导联轴分别与aVF、aVL、aVR导联轴相垂直；
❷横面六轴系统：可通过各心前导联轴的零电位点画出横面六轴系统，见下图1。中心点至探查电极一侧为正，另一侧为负，相邻导联轴间的夹角如下图2;
❸校正的六轴系统：见“斜三角形”。

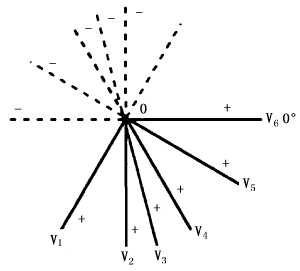

图1　横面六轴系统

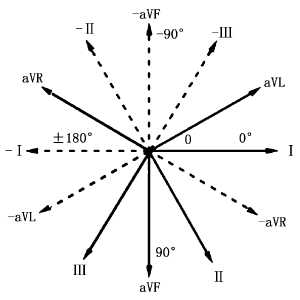

图2　额面六轴系统
