偏光显微镜

装有偏光镜的显微镜。在地质学中用以鉴定矿物和岩石。

偏光显微镜polarized light microscope

其结构与普通光学显微镜基本相同。不同点是普通光通过起偏器后变为偏振光，用以作为照射物质的光源；样品的初级象通过检偏器后再行放大。用此种显微镜可见人体正常细胞对偏振光左旋，而癌细胞对偏振光右旋。可观察到神经纤维、横纹肌、头发、指甲、淀粉粒及胆固醇粒的双折射性质；并可在不染色的情况下观察到许多标本的细节。

偏光显微镜

偏光显微镜是鉴定物质微细结构的光学性质的一种光学仪器。它具有产生偏光和检查偏光的装置。前者安在光源和被检物之间，称为偏光器；后者装在目镜和物镜之间，称为检偏器。从光源发出的光通过空气和玻璃等各向同性体（单折射体）时，在与光线进行方向相垂直平面内的各个方向以同一振幅进行振动，但进入各向异性体（双折射体）时，光的振动方向就要发生改变，称为光的偏振现象。最简单的偏振是只在一个振动面上振动的光波，称为平面偏光，又称直线偏光。从同一光源射出的光线进入双折射体内，可形成两种平面偏振光。二者的振动方向互相垂直，而速度、折光率和波长等原则上都不相同(图1)。光线通过偏光显微镜中的偏光器，形成只能在一平面上振动的偏振光。偏光器和检偏器的位置平行时，由偏光器产生的平面偏振光能完全通过检偏器，所以视野明亮，称为平行检偏位，如二者位置垂直，则偏光器产生的平面偏振光不能通过检偏器，视野完全变黑，称为正交检偏位(图2)。

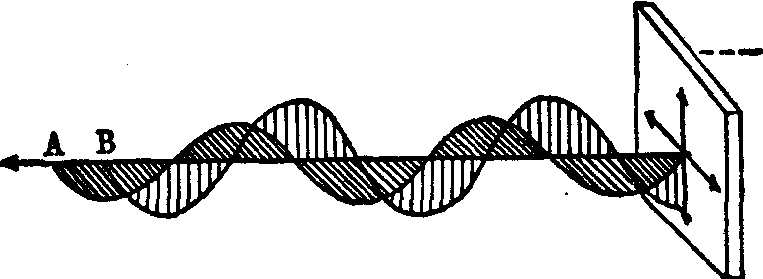

图1 双折射体与光的偏振

普通光线进入双折射体时，分为A、B两种平面的偏振光，二者的振动方向互相垂直

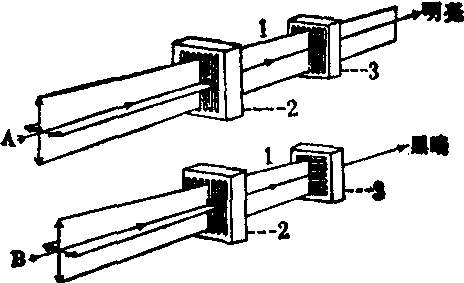

图2 平行检偏位(A)和正交检偏位(B)

1.平面偏光 2.偏光器 3.检偏器

使用偏光显微镜时，原则上要使二者保持垂直位置，即正交检偏位观察被检物。被检物是单折射体时，对经偏光器射入的偏振光的振动方向不能改变，仍与检偏器的振动方向垂直，不能通过检偏器而视野黑暗，并且不能观察到被检物。如被检物是双折射体，它可把偏光器产生的平面偏振光分解为振动方向互相垂直的两种平面偏振光。这两种光线通过检偏器时，由于互相垂直，或多或少可透过检光器，能显示出明亮的象。光线透过双折射体时所形成的两种偏振光的振动方向，依物体的种类而不同。旋转镜台可找出双折射体的偏振光的振动方向与正交检偏位置的振动方向之间的角度，借以识别双折射体的性质。利用偏光显微镜来鉴别骨胳、牙、胆固醇、各种纤维组织、肌肉和毛发等。
