三相-单相混合制配电系统triphasemonophase mixed distribution system

在高、低压配电系统，根据用户需求以三相线路（大用户）或单相线路（小用户）向用户供电的配电系统。高压配电系统(图1)的干线由三相线路构成，分支线路由单相或三相线路构成，中性点运行方式又分直接接地和不接地两种。低压配电系统为单相双线或有中间抽头的单相三线系统(图2)。它可以为照明及小型单相动力用户供电。小型三相异步电动机亦可改为单相接入440伏单相系统运行(图3)，三相电机改作单相运行时，其额定容量降低1/3。

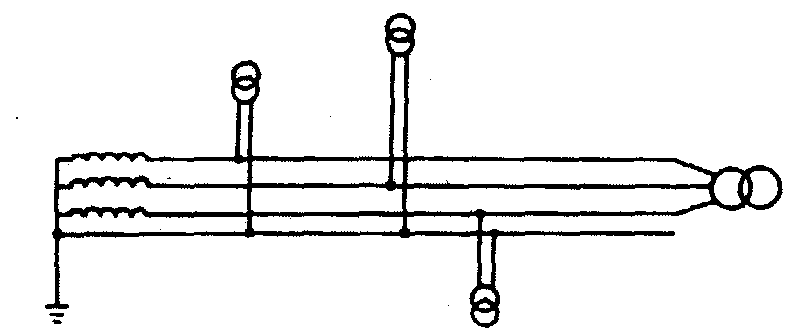

(a) 中性点直接接地系统

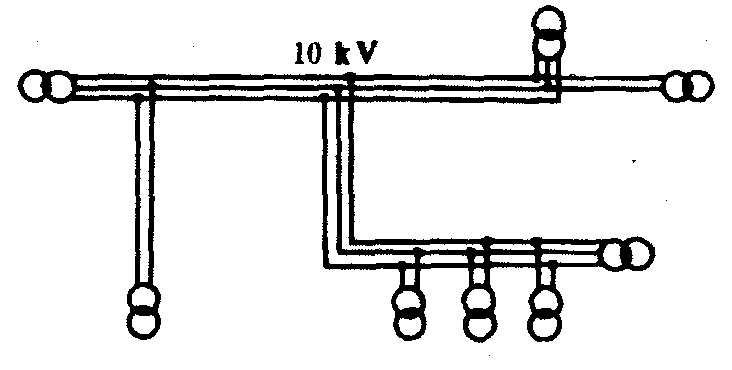

(b) 中性点绝缘系统

图1 三相-单相混合配电系统接线图

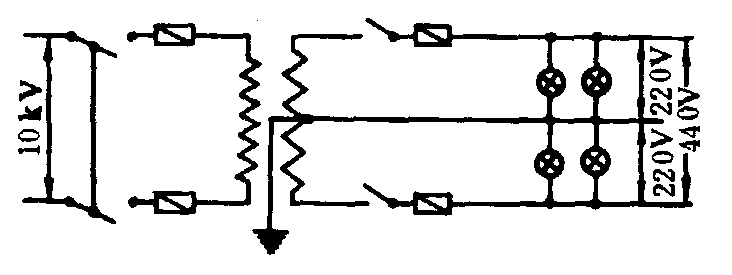

图2 低压单相三线系统接线图

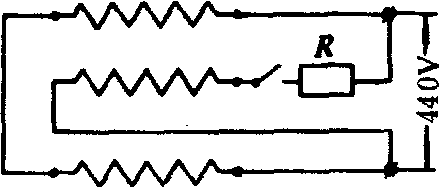

图3 三相电动机改为单相运行接线图

三相-单相混合制配电系统高压配电线路中三相负荷是不对称的，其电压损失按不对称电路的方法进行计算。当负荷接成三角形时，A、B相之间的线电压损失为：

式中 I₁、I₂、I₃及φ₁、φ₂、φ₃为各相负荷电流及功率因数角；r、x为线路的电阻、电抗当负荷接成星形时，A相的电压损失为：

式中 r_z、x_z为零线（中性线）电阻、电抗；其余符号同前。
在设计高压配电系统时，一般使三相负荷大致均匀分配，并使三相的电压损失不致相等。干线三相线路导线截面可按对称负荷选择。单相分支线路导线截面可按电压条件选择，一般可选用最小允许截面（见导体截面选择）。
混合制配电系统的优点是： 可以降低配电变压器的容量，缩短低压线路的供电半径和线路总长度，减小低压线路导线截面。与普通三相系统相比，高低压线路可以节约有色金属约25%～30%。但由于配电变压器数量增加，并非所有情况下都能节约投资，对负荷密度较小的地区可节约投资5%～10%。当高压侧为中性点直接接地系统时，单相分支线路采用一线一地制配电系统经济效益会更大。
