D型超声血管显象

D型超声四肢及颈部血管显象是用顺序测定血管内各点流速的方法进行超声血管显象，显出血管内径。可做出四肢与颈部血管的横断面、纵剖面及侧面投影图(图1)，并能同时作出血液流速曲线记录；可显出血管狭窄、阻塞时的清晰图形(图2)。使用脉冲式探测原理，可在显象图中定出血管的真实深度，并将动脉、静脉在同一图上分区显示。近年来出现了血管内血流的彩色显象法，除具备上述性能外，还可表示管腔内不同部位的流速分布和由病变所造成的流速变化，以及湍流的存在，如脉管炎管腔内膜不规则病变所造成的流速改变和动脉粥样硬化症内膜斑块造成的病理性湍流等。

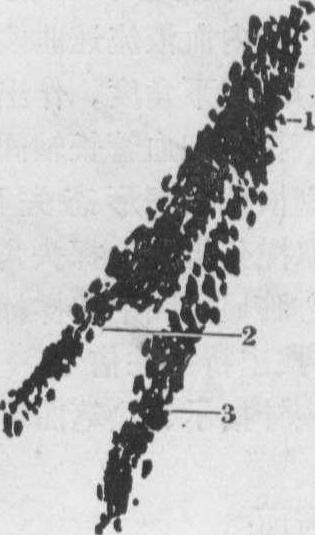

图1 D型超声正常股动脉声象图

1.股动脉 2.股深动脉 3.股浅动脉

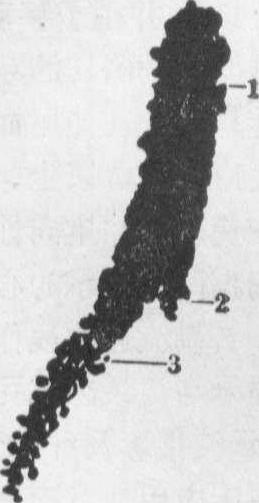

图2 D型超声股浅动脉阻塞声象图

1.股动脉 2.股浅动脉 3.股深动脉
