预应力混凝土用低合金钢丝

---

1．术语(表5－83)

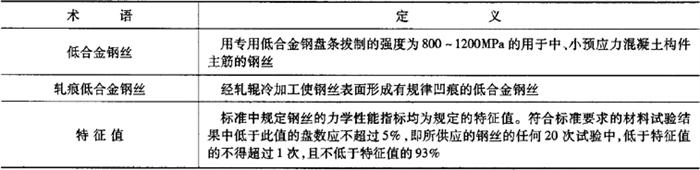

表5－83 预应力混凝土用低合金钢丝的相关术语

2．分类及代号(表5-84)

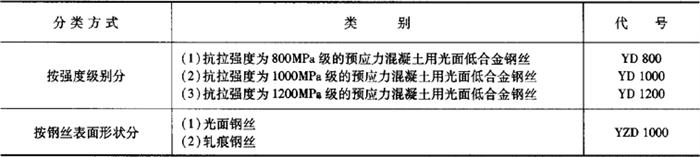

表5－84 预应力混凝土用低合金钢丝的分类及代号

注：“Y”为预应力的“预”字汉语拼音字头，“D”为低合金的“低”字汉语拼音字头，“Z”为轧痕的“轧”字汉语拼音字头。

3．尺寸、外形、重量及允许偏差

1)光面钢丝的尺寸和允许偏差应符合表5-85的规定。

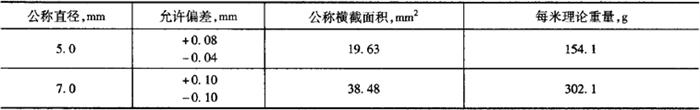

表5－85 预应力混凝土用低合金光面钢丝的尺寸和允许偏差

2)轧痕钢丝的外形、尺寸及允许偏差应符合表5－86的规定。

表5－86 预应力混凝土用低合金轧痕钢丝的外形、尺寸及允许偏差

注：1．钢丝直径及偏差用重量法测定，计算钢丝理论重量时的比重为7．85g／cm³；

2．同一截面上两个轧痕相对错位≤2mm。

3)钢丝的不圆度应不超过直径公差之半。

4)盘重、盘径。

①每盘钢丝由一根组成，电焊接头应当切除，其盘重应不小于50kg，最小重量不小于30kg，每个交货批中盘重小于50kg的盘数不得多于10。

②光圆钢丝的盘径不小于550mm，轧痕钢丝的盘径不小于1700mm。

4．技术要求

(1)拔丝用盘条

1)钢的牌号及化学成分(熔炼成分)应符合表5－87的规定。

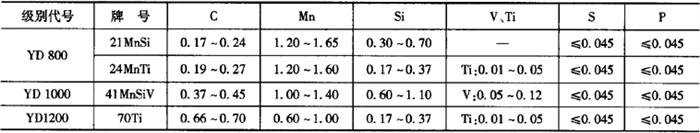

表5－87 拔丝用盘条的牌号及化学成分%

铬、镍、铜的残余含量各不大于0．30%，砷的残余含量不大于0．080%，氮的含量不大于0．008%。

2)力学性能和工艺性能应符合表5－88的规定。

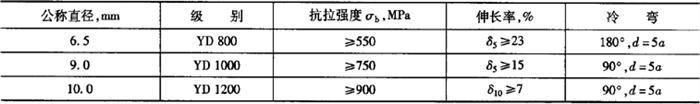

表5－88 拔丝用盘条的力学性能和工艺性能

(2)钢丝

1)钢丝应选用(1)条规定的原料进行制造。

2)钢丝的力学性能和工艺性能应符合表5-89的规定。

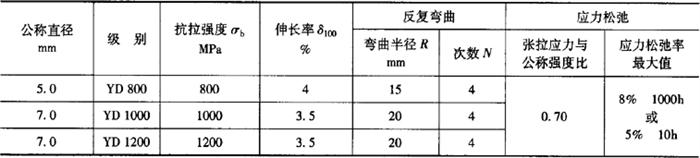

表5－89 钢丝的力学性能和工艺性能

5．表面质量

1)钢丝表面不得有裂纹、折叠、结疤、油污及其他影响力学性能的机械损伤缺陷。

2)钢丝表面可有浮锈，但不得有锈皮及肉眼可见的麻坑等腐蚀现象。
