零件的加工余量和放样允差

---

1．零件的加工余量

为了保证产品质量，防止由于下料失误使零件造成废品，有的样板、样杆应根据加工的实际情况，适当留出加工余量，一般可按下列数据考虑。

①自动氧气切割时的加工余量为2～3mm。

②手动氧气切割时的加工余量为3～4mm。

③氧气切割后还需切削加工的加工余量为4～5mm。

④剪切后尚需切削加工的加工余量为3～4mm。

⑤板材工件的厚度方向留量应按工艺规定留出加工量。

对于焊接结构件的样板，除放出加工余量外，还必须考虑焊接构件的收缩量，见表3－6和表3－7。

表3－6 焊缝纵向收缩近似值 (mm／m)

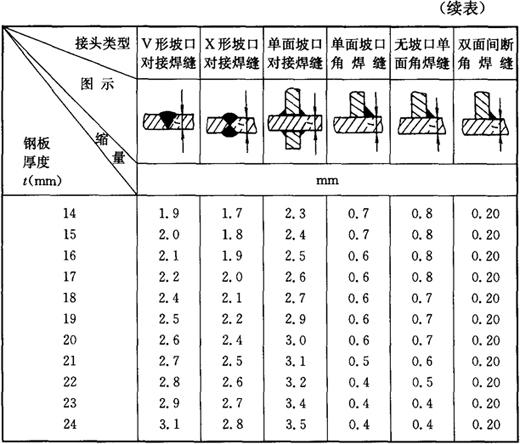

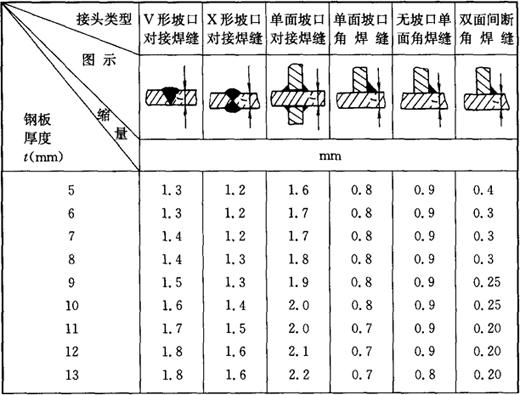

表3－7 焊缝横向收缩近似值

2．放样的允许误差

零件的放样，由于受到画线量具和工具精度的影响及视力的差异，实样图将同现一定的尺寸偏差，把这种偏差限制在一定的范围之内，就叫做放样的允许误差。常用的放样允许误差见表3－8。

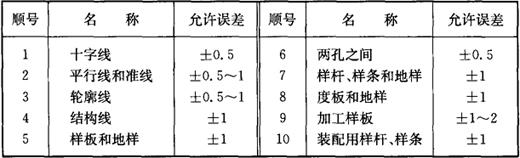

表3－8 常用放样允许误差(mm)
