隧道施工测量

---

隧道施工测量工作包括：测设隧道中心线；测设隧道断面及测设隧道坡度和高程。

1．测设隧道中心线

隧道开挖过程中，每隔20m设置一组中线桩来标明开挖方向，控制开挖断面形状。每组中线桩由三个点组成，点之间距离相距约1．5m。开挖前利用目测挂在三点的垂线，定出工作面中线。

对于曲线隧道中心线的测设，当改变方向后的隧道尚未开挖时，如图12－15所示，可安置仪器于转角点E，瞄准D，右转α角在已开挖洞内标定出1，2点。开挖时，用1，2，E三点串线定出工作面中心线。

图12－15 标定曲线隧道中线

2．测设隧道断面

隧道开挖时可用支距法测设断面，如图12－16所示。断面的起拱线，腰线、轨面和垫层面之间的尺寸由设计图提供。起拱线到拱顶各点的纵距b，b₁，b₂，b₃，横距a，a₁，a₂可用图解法在设计断面图上获得，腰线a′、底拱宽a″及各线高度均由设计图获得。测设时以中线和起拱线为基线，用支距法按上述数据开挖断面。衬砌时，拱模位置由起拱线高程和中心线进行控制。

图12－16 隧道断面测设

3．测设坡度和高程

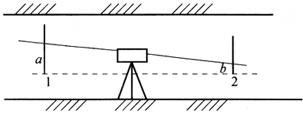

隧道坡度的测设可用控制隧道腰线和顶部高程方法。对于先开挖底部后开挖顶拱的地下工程，用腰线控制坡度，如图12－17所示。测设时，先测定1点腰线高程H₁；在1，2点间安置水准仪，瞄准立尺点1，得读数a。根据设计坡度i及1，2点间的水平距离D，计算两点应有高差h₁₂为：

h₁₂=D_i

在2点立尺时水准尺读数为b

b=a±h₁₂

此时，在水准尺底部画线，标出2点腰线位置。然后过1，2点弹线到边墙上标志出隧道的腰线。对于先开挖拱顶的隧道，坡度用测设在拱顶的高程点控制。定测时倒立尺的零端即为拱顶高程。

图12－17 测设腰线
