陶瓷片密封水嘴

---

1．术语(表6-81)

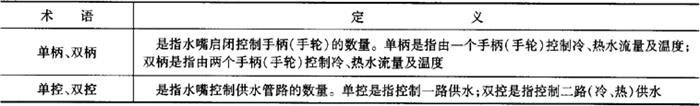

表6－81 陶瓷片密封水嘴的相关术语

2．分类及代号(表6－82)

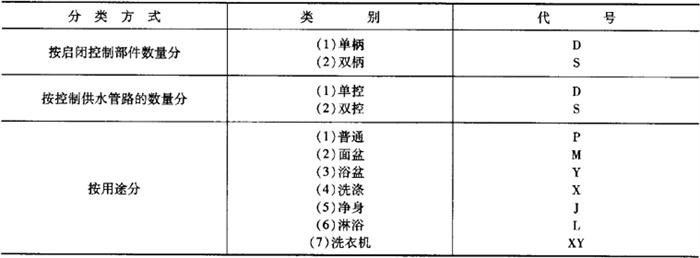

表6－82 陶瓷片密封水嘴的分类及代号

3．技术要求

(1)加工与装配

1)铸件不得有缩孔、裂纹和气孔等缺陷，内腔所附有的芯砂应清除干净。

2)管螺纹精度应符合相应的规定。

3)螺纹表面不应有凹痕、断牙等明显缺陷，表面粗糙度Ra不大于3．2μm。

4)塑料件表面不应有明显的填料斑、波纹、溢料、缩痕、翘曲和熔接痕。也不应有明显的擦伤、划伤、修饰损伤和污垢。

5)冷热水标志应清晰，蓝色(或C或冷字)表示冷水，红色(或H或热字)表示热水。双控水嘴冷水标志在右，热水标志在左，连接牢固。轮式手柄逆时针方向转动为开启，顺时针方向转动为关闭。

6)装配好的手柄应平稳，轻便、无卡阻。手柄与阀杆连接牢固，不得松动。单柄双控混合水嘴手柄扭力矩应大于等于6N－m±0．6N·m，在冷水、热水位置的开、关两个状态扭力矩应大于等于2．5N·m±0．5N·m；单柄单控和双柄双控水嘴手柄扭力矩应大于等于4N·m±0．5N·m。试验后，任何部件应无可见变形；阀芯密封、上密封、流量应达到标准要求。

7)陶瓷片硬度≥1000HV5。

8)与水嘴配接的软管应符合《卫生设备用软管》(JC 886)的规定。

9)水嘴连接螺纹应能承受扭力矩为：公称通径DN15，扭力矩≥61N·m；公称通径DN20，扭力矩≥≥88N·m。经扭力矩试验后，应无裂纹、损坏。

(2)外观质量

1)水嘴外表面涂、镀层应结合良好，组织应细密，光滑均匀，色泽均匀，抛光外表面应光亮，不应有起泡、烧焦、脱离、划伤等外观缺陷。

2)涂、镀层进行24h酸性盐雾试验后，达到标准10级的要求。

3)涂、镀层经附着力试验后，不允许出现起皮或脱落现象。

(3)使用性能

1)水嘴阀体的强度性能应符合表6-83的规定。

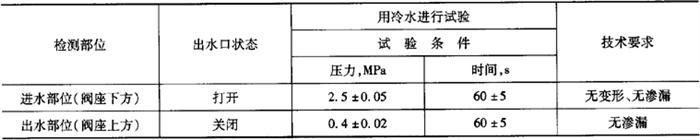

表6－83 水嘴阀体的强度性能

2)水嘴的密封性能应符合表6－84的规定。

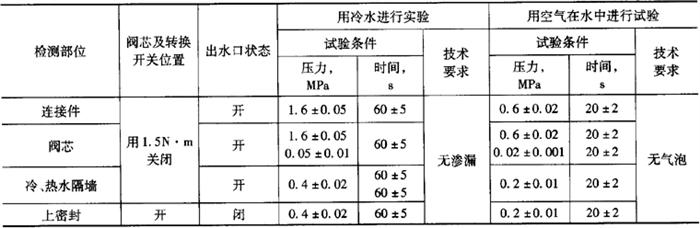

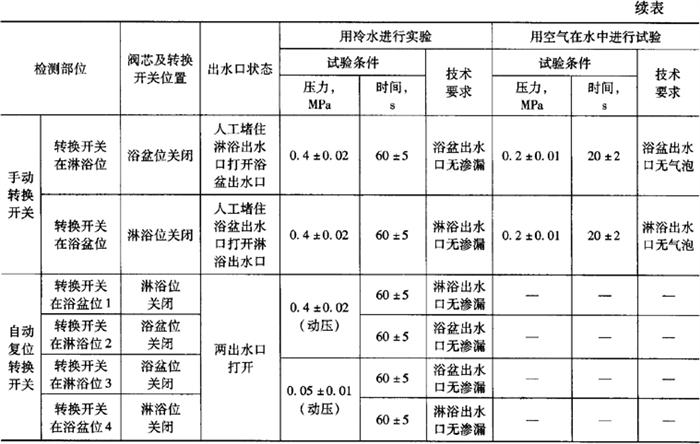

表6－84 水嘴的密封性能

按表6－84中规定，用冷水进行试验和用空气在水中进行试验是等效的。

3)流量。

①在动态压力为0．3MPa±0．02MPa水压下，浴盆水嘴(不带附件)流量不小于0．33L／s，面盆、洗涤等其他水嘴(不带附件)流量不小于0．20L／s。

②面盆、洗涤及厨房水嘴(带附件)在动态压力为0．1MPa±0．01MPa水压下，流量不大于0．15L／s。

4)水嘴寿命。

①单柄双控水嘴开关寿命试验达到7×10⁴周期，单柄单控和双柄双控水嘴开关寿命试验达到2×10⁵次后，应符合2)的要求。

②转换开关寿命试验达到3×10⁴次后，应符合2)的要求。

③旋转式出水管寿命试验达到8×10⁴次后，应符合2)的要求。

④水嘴多冷热疲劳试验后，应符合2)的要求。

4．规格尺寸

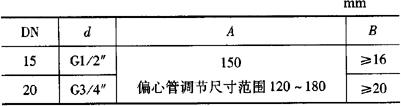

1)单柄单控陶瓷片密封普通水嘴规格尺寸应符合图6－9要求。

图6－9 单柄单控陶瓷片密封普通水嘴

2)单柄单控陶瓷片密封面盆水嘴规格尺寸应符合图6-10的要求。

图6－10 单柄单控陶瓷片密封面盆水嘴

3)单柄双控陶瓷片密封面盆水嘴规格尺寸应符合图6－11的要求。

(a)

(b)

图6－11 单柄双控陶瓷片密封面盆水嘴

4)单柄双控陶瓷片密封浴盆水嘴规格尺寸应符合图6-12的要求。

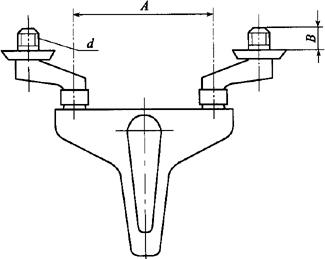

图6－12 单柄双控陶瓷片密封浴盆水嘴

5)陶瓷片密封洗涤水嘴规格尺寸应符合图6－13的要求。

图6-13 陶瓷片密封洗涤水嘴

6)单柄双控陶瓷片密封净身器水嘴规格尺寸应符合图6－14的要求。

图6-14 单柄双控陶瓷片密封净身器水嘴
