阀控型密封铅酸蓄电池(GFM型蓄电池)

---

近几年来，阀控型密封铅酸蓄电池得到广泛采用，其品种、型式很多，技术特性差异很大，下面仅列举国内和国外应用较广泛的两种电池，说明其特性参数。GFM型(深圳华达电源系统有限公司生产)阀控铅酸蓄电池的技术数据如下：

1．产品特点

(1)预期浮充运行寿命长，约为15年。

(2)极板容量大，分别为50Ah和83Ah。极板寿命长，在浮充电电压为2．23V(25℃)工况下为23年。

(3)浮充电电压低(较一般的2．25V低)，为2．23V，有利于减少极板腐蚀和提高电池浮充电运行寿命。

(4)容量换算系数高，在相同直流负荷情况下，所需要的蓄电池容量小。

(5)小容量电池的钢壳组件结构合理，便于成套组装。

2．技术数据和特性曲线

技术数据和特性曲线见表6－2～表6－11。其容量、质量、尺寸及配置见表6－3～表6－17。

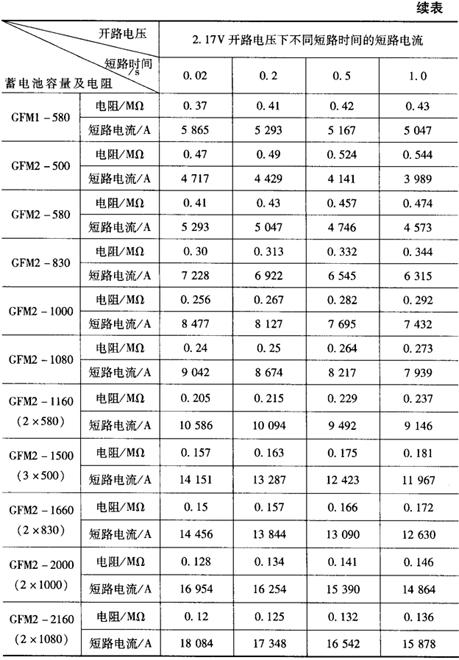

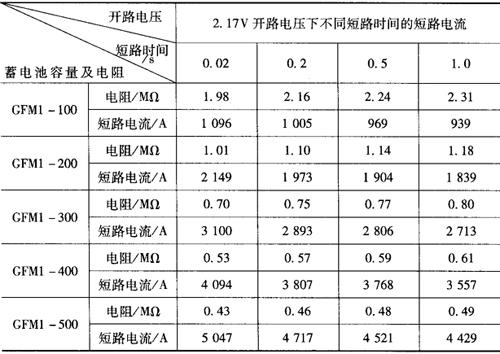

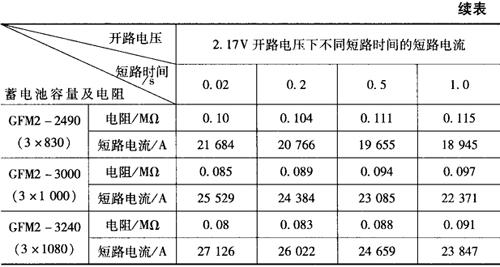

表6－2 GFM型蓄电池(含连接条电阻后)短路电流

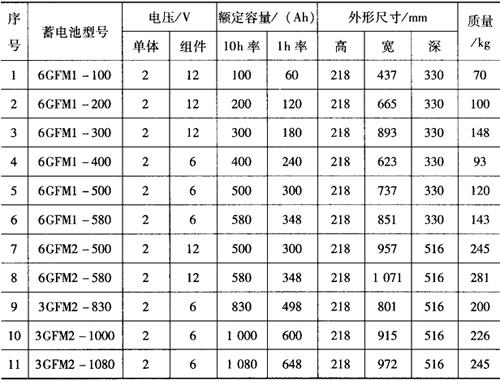

表6－3 GFM单体电池容量、质量及尺寸表

注：额定容量10h率终止电压为1．80V，1h率其终止电压为1．75V

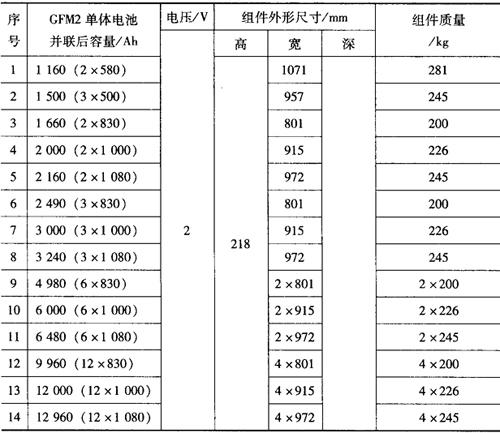

表6－4 GFM单体电池并联后容量尺寸表

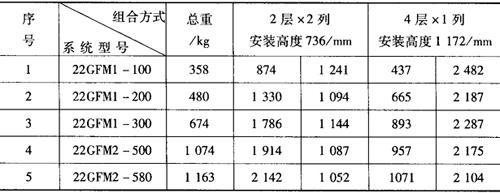

表6－5 GFM 48V系统不同组合方式的蓄电池组长度、高度、质量及荷重表

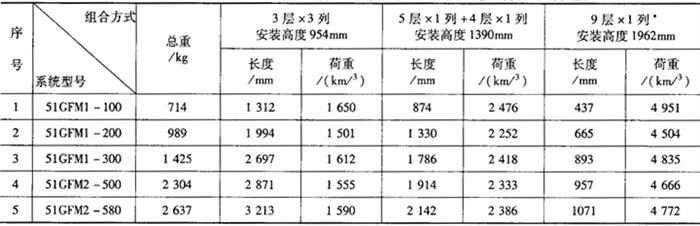

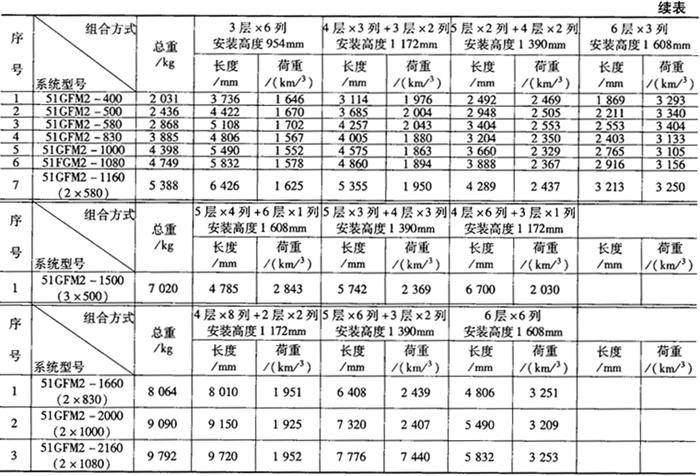

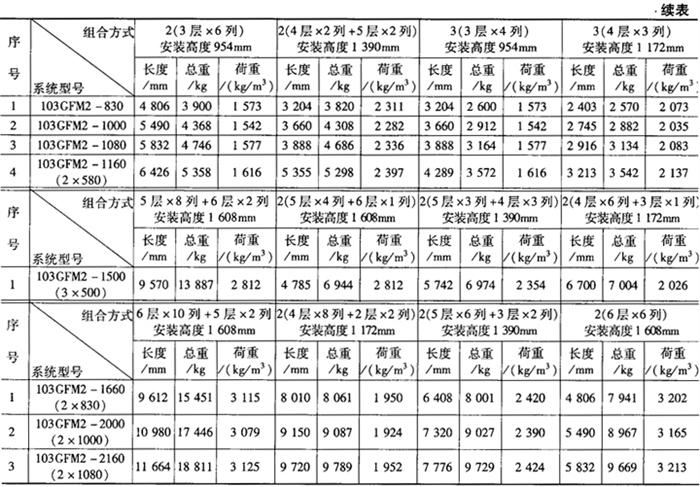

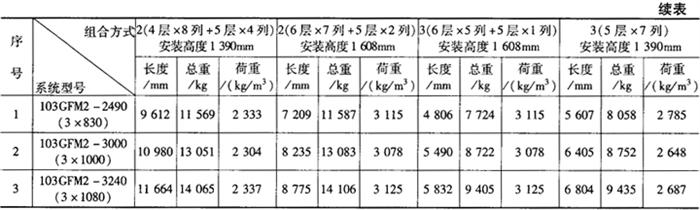

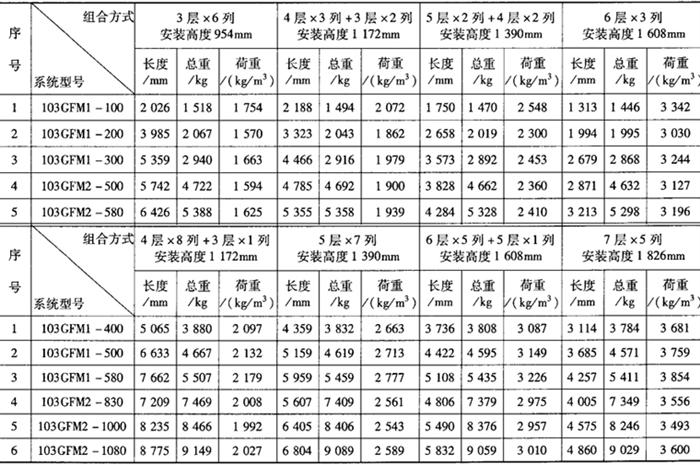

表6－6 GFM 220V系统不同组合方式的蓄电池组长度、高度、质量及荷重表

表6－7 GFM110V系统不同组合方式的蓄电池组长度、高度、质量及荷重表

注：表中有“*”者安装高度未加300mm高平台，其余均加300mm高平台。

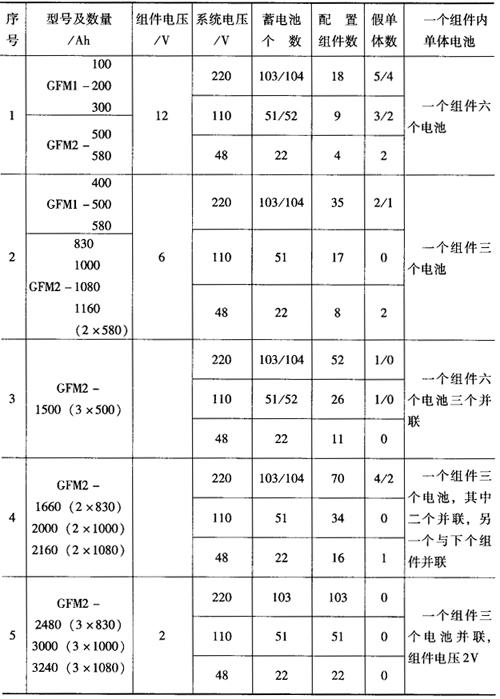

表6－8 GFM不同蓄电池组及组件配置表

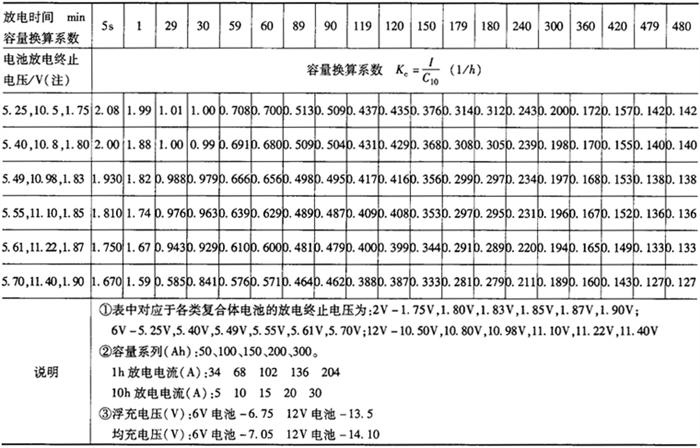

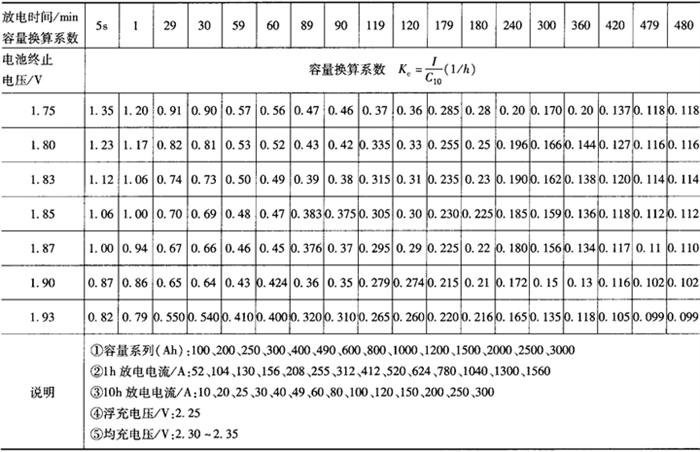

表6－9 6V、12V贫液阀控密封式铅酸蓄电池容量换算系数(DL－B2－6V／12V)

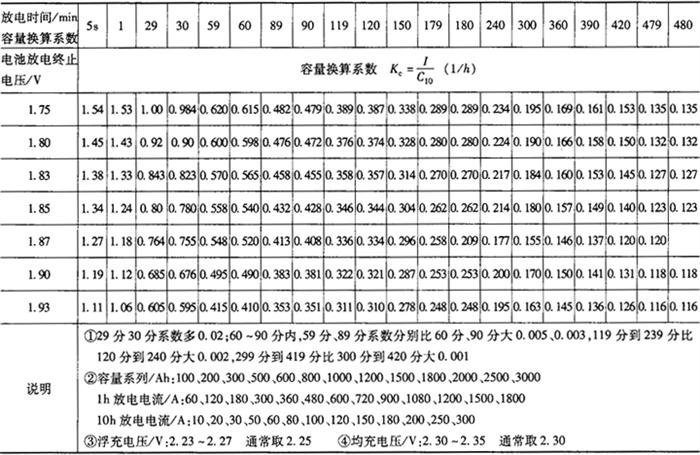

表6－10 2V单体贫液阀控密封式铅酸蓄电池容量换算系数(DL－B1－2V)

表6－11 2V单体胶体阀控密封式铅酸蓄电池容量换算系数(DL－B3－2V)

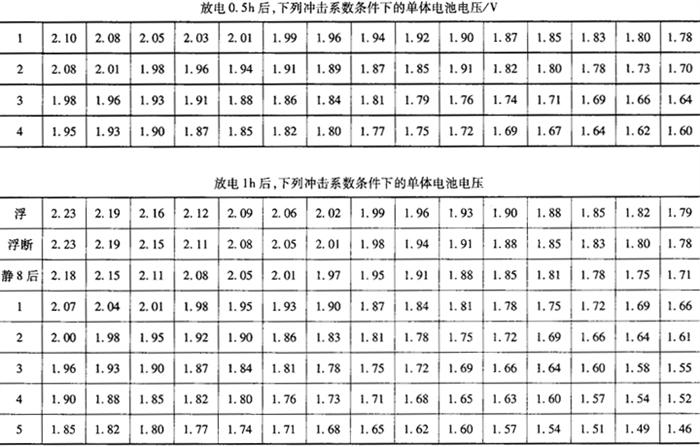

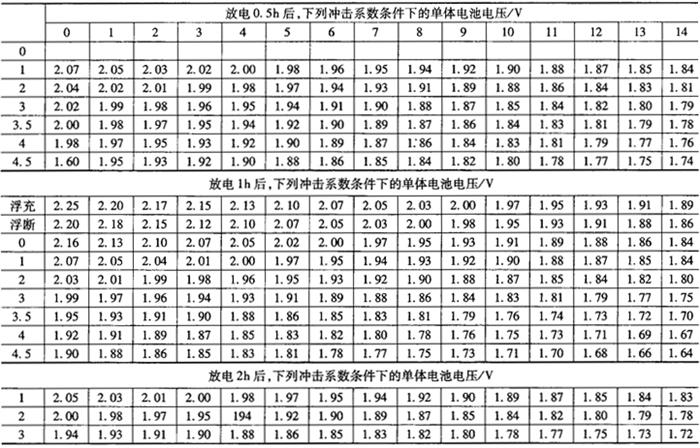

表6－12 2V贫液阀控密封式铅酸蓄电池冲击放电系数

表6－13 2V胶体阀控密封式铅酸蓄电池冲击系数

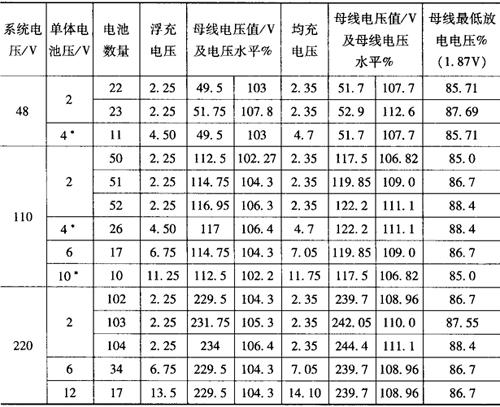

表6－14 推荐电池个数、浮充电压及母线电压水平

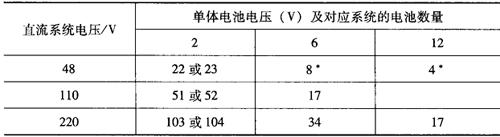

表6－15 蓄电池个数推荐表

注：①推荐的电池个数以浮充电压为2．25V(单体2V电池)、均充电压为2．3V(单体2V电池)为计算条件。②当蓄电池的运行参数与本表不同时，应根据实际的浮充电压和均充电压核算。③标有“*”电池个数一般不推荐。

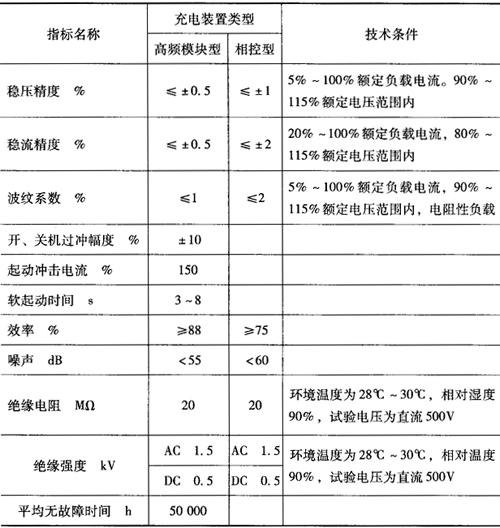

表6－16 充电装置技术指标

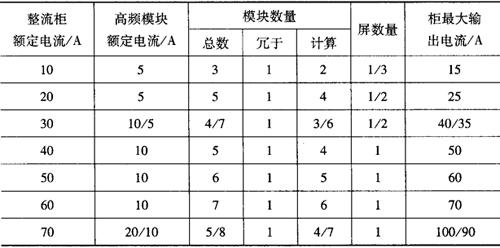

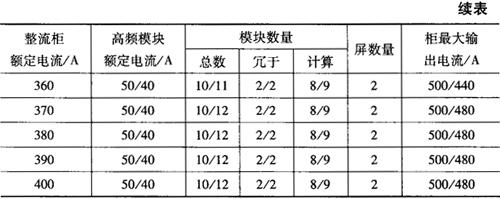

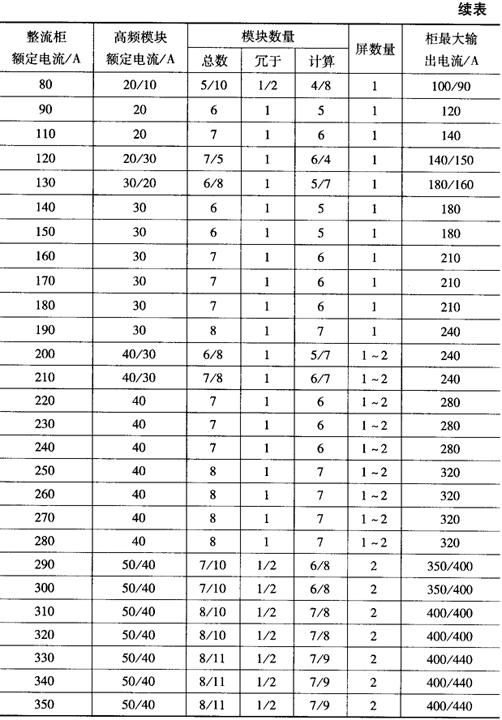

表6－17 整流柜额定电流、模块额定电流及其数量选择表
