镍基堆焊合金

---

镍基堆焊合金按强化相不同分为三类：含碳化物的镍基堆焊合金，含硼化物的镍基堆焊合金，含金属间化合物的镍基堆焊合金。

含碳化物的镍基堆焊合金，如Ni－Cr－Mo－Co－Fe－W－C合金系。形成的碳化物为M₇C₃，M₆C型，代替钴基堆焊合金可降低成本。

含硼化物的镍基堆焊合金，如Ni－Cr－B－Si合金系。含B1．5%～4．5%，含Cr8%～18%。堆焊层金相组织为奥氏体+硼化物+碳化物。硼化物硬度极高，堆焊层硬度常温时达HRC62，高温450℃时仍保持HRC48。并有很好的耐蚀性和抗氧化能力。主要用于高温、腐蚀环境中低应力磨料磨损场合。注意它不宜在硫和硫化氢环境中工作。

含金属间化合物的镍基堆焊合金，如Ni－Cr－Mo－W合金系。堆焊层金相组织为奥氏体+金属间化合物。若增加碳含量，并适当加入些钴可以提高合金硬度和高温耐磨性。它主要用于腐蚀性介质中工作的密封面。镍基合金堆焊金属的成分见表9－24，硬度和用途见表9－25。

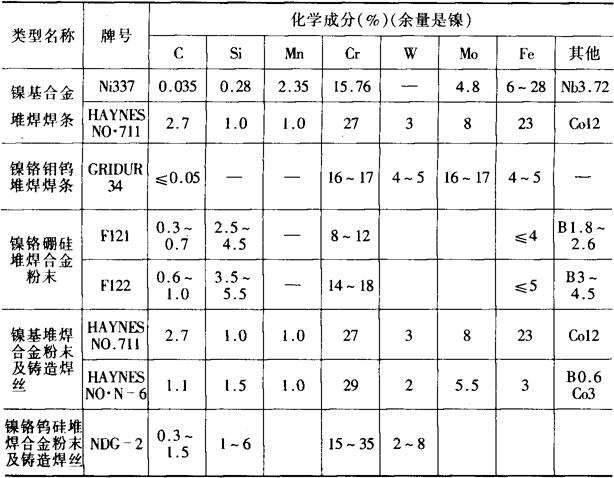

表9－24 镍基堆焊合金的成分

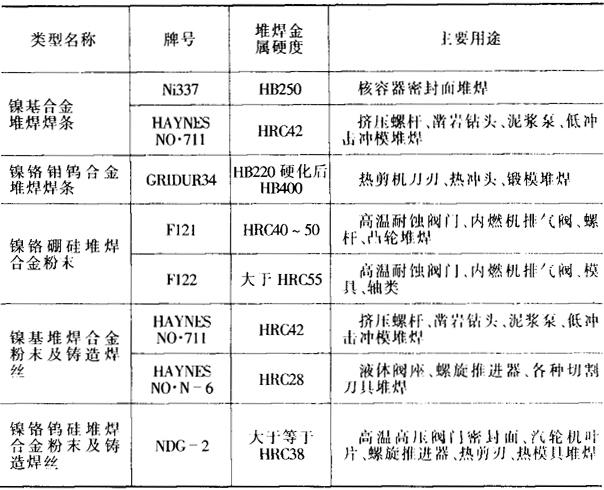

表9－25 镍基堆焊合金的硬度、用途
