锯切

---

硬聚氯乙烯材料的裁断，可以用圆锯、带锯或弓锯等，但最理想的是砂轮锯。选用的锯种，应根据材料的形状、厚度及对制件的要求决定。

圆锯的结构如图9－1－1所示。图9－1－1b为锯齿的放大图。其它锯的结构，与圆锯类同。

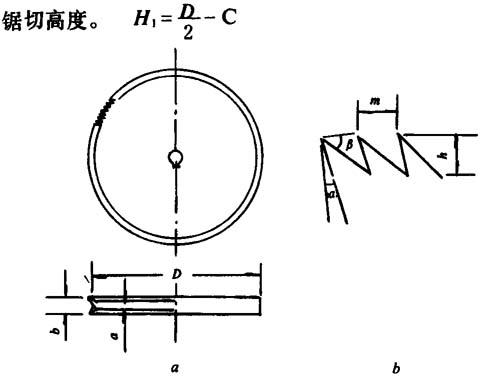

图9－1－1 圆锯结构示意图

D－圆锯外径 α－锯片厚度 b－锯路宽度(即锯片厚度加分锯齿) m－齿距 h－齿高 α－锯齿的前角 β－锯齿的后角

就圆锯主轴和工作台的相对位置来说，锯断方式有如图912所示的两种(阴影部分为工作台)。

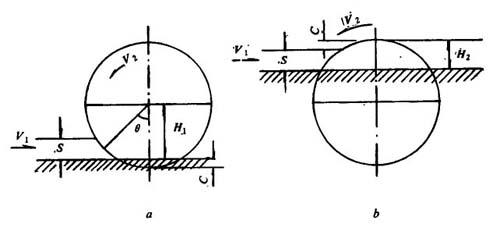

图9－1－2 圆锯锯断方式

H₁，H₂－锯切高度 S－板厚 v₁－走刀速度 v₂－切割线速度

图9－1－2a是主轴在上的情况，工作时，主轴与工作台的相对距离无需调整。

可锯切的板材最大厚度

式中 d——转轴直径

切割线速度：v₂=πDN

N为主轴转速

每只锯齿的锯切深度：

图9－1－2b是主轴在下的情况，工作时，主轴与工作台的相对距离，根据板材的厚度予以调整。

锯切高度：H₂=S+C

C=1～5mm

就齿距来说，若齿距太大，板边会出现犬牙状崩裂，若齿距太小，则锯片易发热，致使锯切面被灼焦，或留下齿痕。

走刀速度，应严格控制，以免发生意外。

各锯断工具的参数，参见表9－1－1。

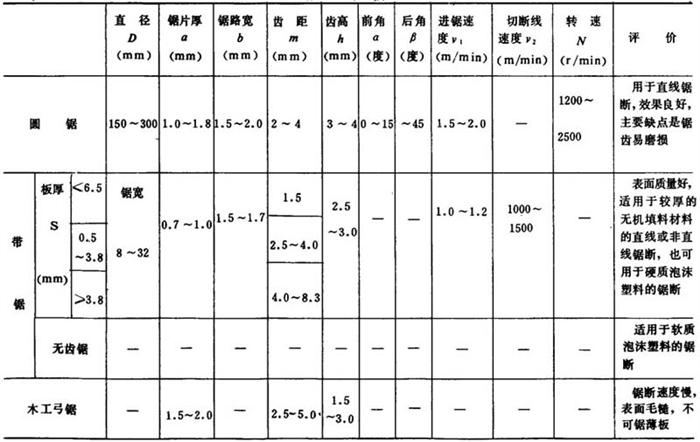

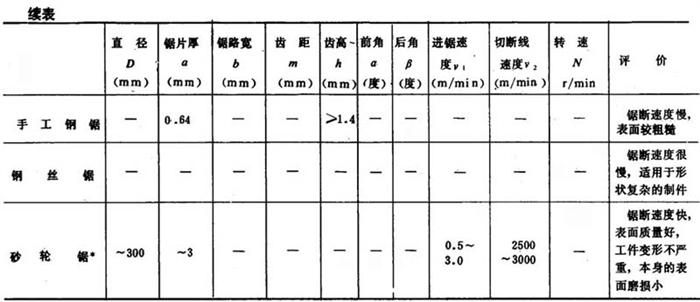

表9－1—1 锯断工具比较

*砂轮锯通常由碳化硅制成，砂轮的两面往往制成带有网状的突出物，并用金属薄膜覆盖，突出物的宽为1mm，高0．5mm，两平行突出之间的中心距为5mm。工作时，需用水冷却。
