通风道

---

3．9．1 通风道的设计

(1)经过通风道气体的性质

①含尘气体——根据粉尘性质、含尘浓度、粒度、比重等情况决定输送风速。参照粉尘输送风速标准值，比该值大15%～20%即可。一般含尘气体采用高速通风道。

②有毒气体——要考虑气体性质、对人体的毒性和腐蚀性。处理有毒气体时，必须在最终点设置排风机，整个系统都必须设计成负压。如果气体具有腐蚀性，要采用耐腐蚀材料。

③室内空气——根据有无空调设备，研究保温、保冷措施。

(2)决定通风道内的风速

根据通过通风道气体的性质决定风速。

(3)决定通风道结构

根据设定的流速、通风道材料来决定通风道结构。如果是易燃粉尘和气体，要加耐火挡板，以防万一。

(4)计算通风道直管部分压力损失

决定通风道路线后，根据风量、风速、通风道直径以及压力损失表计算直管部分的压力损失。

(5)计算弯管接头、支线的压力损失

根据风速、速度压力关系表，计算弯管接头以及支线的压力损失。

(6)计算全部系统的压力损失(图3－115)

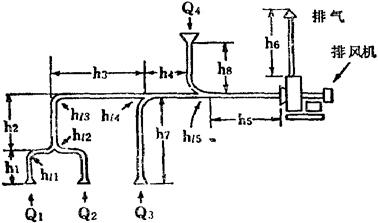

图3－115 计算压力损失

i=1 γ=1

另外 h=h₇+(h₄+h₅+h₆+h₁₄+h₁₅)

以及 h=h₃+(h₅+h₆+h₁₆)

Q_i—各吸尘罩需要的风量；h_i—通风道各直管部分压力损失；h_ir—弯管接头、支线的压力损失；h——全部系统的压力损失

根据(4)和(5)的结果计算全部系统的压力损失。如果通风道有支线，要调节各支线压力损失与主系统压力损失，使之保持平衡。

(7)计算

计算压力损失，如图3－115所示。

因此，必须决定h₇、h₈。看图可知，极简单的通风道也需要复杂的计算。另外，各通风道都必须保持粉尘输送风速。

3．9．2 输送粉尘的标准风速值

输送粉尘的标准风速值见表3－29。

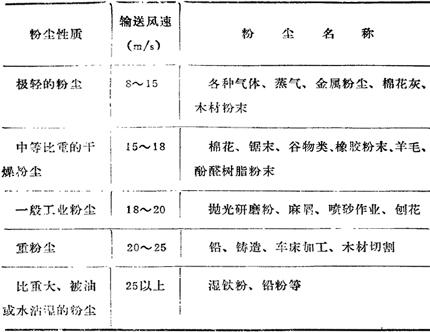

表3－29 输送粉尘的标准风速值表

3．9．3 集尘系统压力分布说明图

集尘系统压力分布，见图3－116。

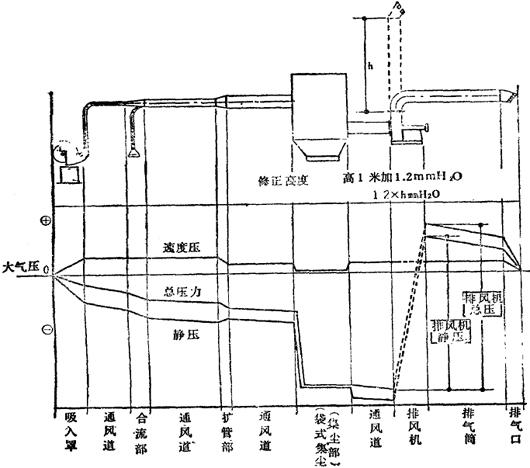

图3－116 集尘系统压力分布

3．9．4 通风道各部分压力损失

通风道各部分的压力损失以各点的速度压乘以阻力系数求出(见图3－120～图3－132)。

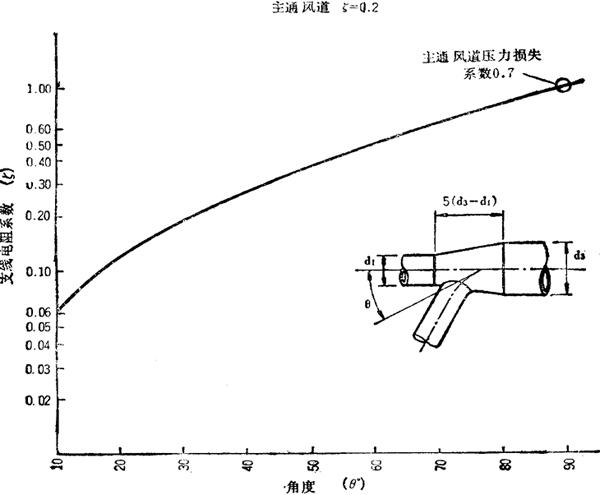

图3－120 圆型合流通风道阻力系数

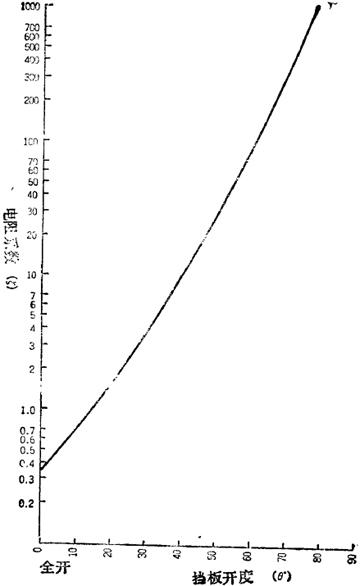

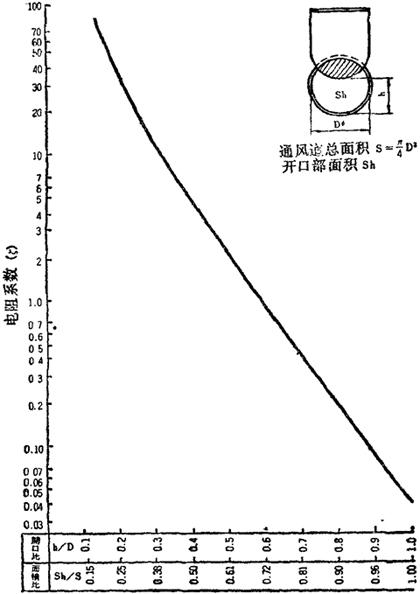

图3－121 蝶形挡板的阻力系数与开度

图3－122 滑动挡板的阻力系数与开度

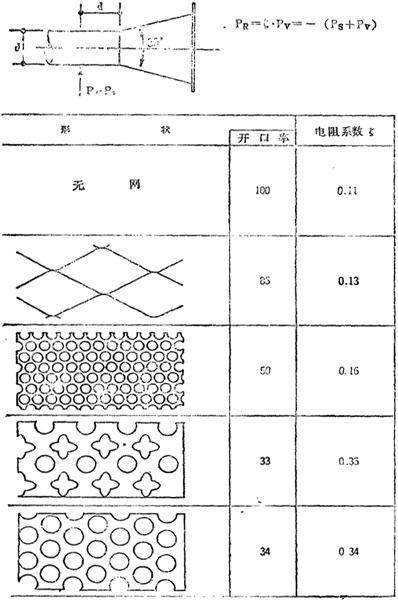

图3－123 网的阻力系数

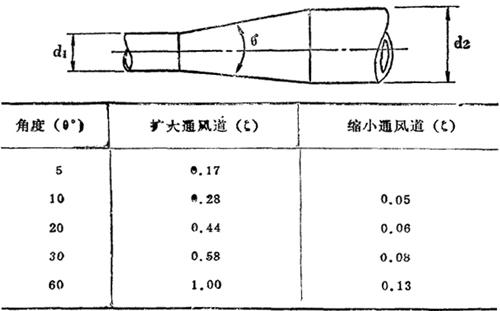

图3－124 圆型扩大式通风道阻力系数

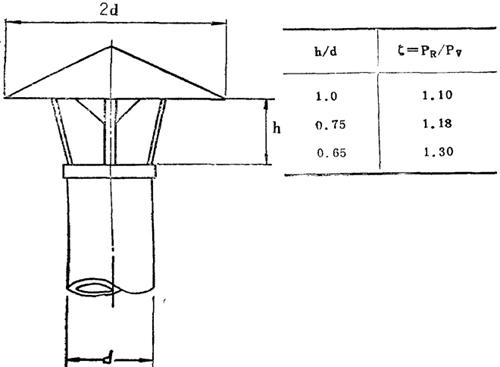

图3－125 通风道罩的阻力系数

图3－126 弹性软管的压力损失(设置成直线时)

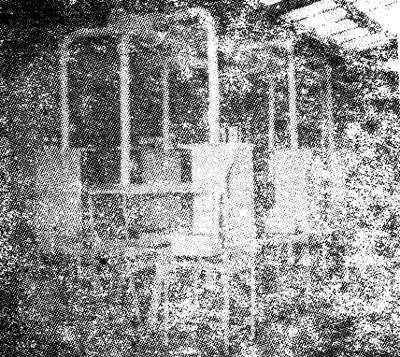

图3－127 采用弹性软管的局部排气装置

3－128 弹性软管曲率与阻力系数

图3－129 污染源经常移动时的吸尘罩

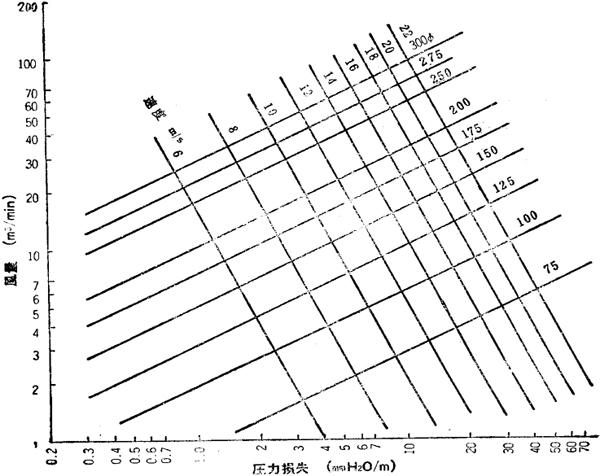

图3－130 风量、风速、压力损失关系

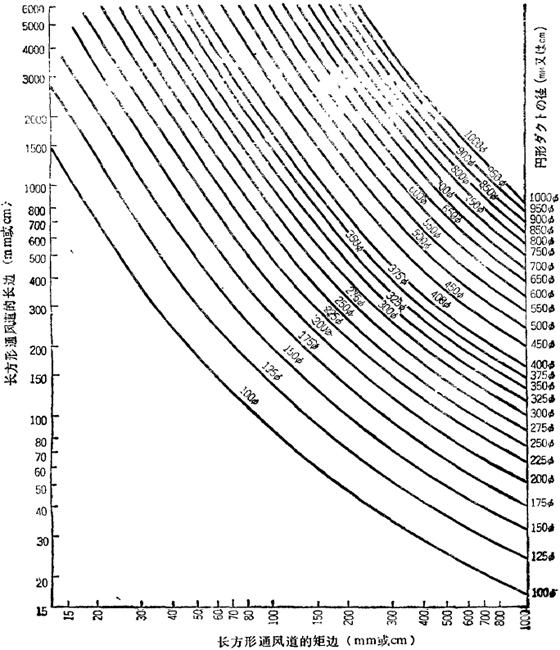

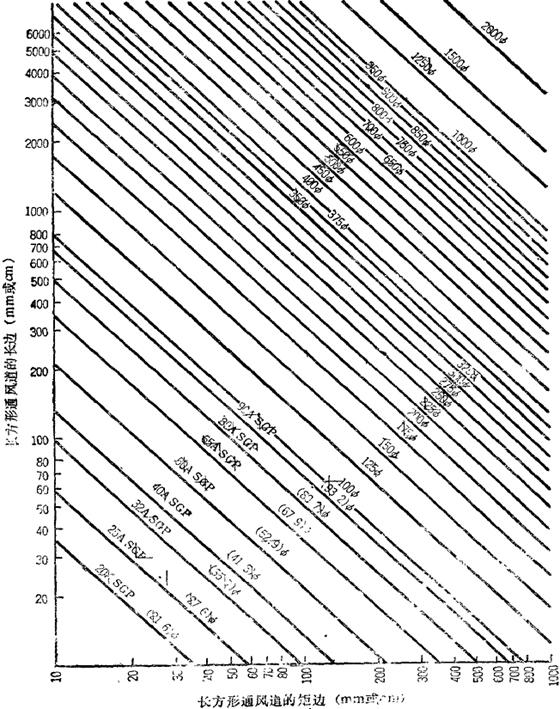

图3－131 长方形、圆型通风道换算图(等压损失)

图3－132 长方形、圆形通风道换算图(等速)

P_R=ξ·P_V

式中 P_R——压力损失；

P_V——速度压。

曲率与阻力系数见表3－30和图3－118。

图3－117 弯管接头部分

r——弯管中心线半径；

d——通风道直径

表3－30 曲率与阻力系数表

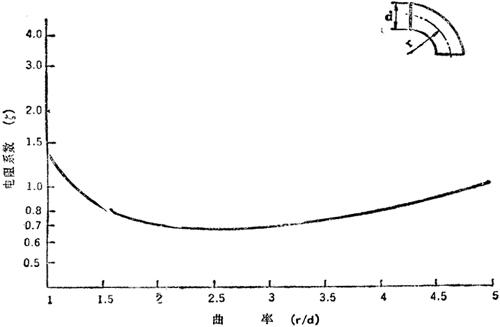

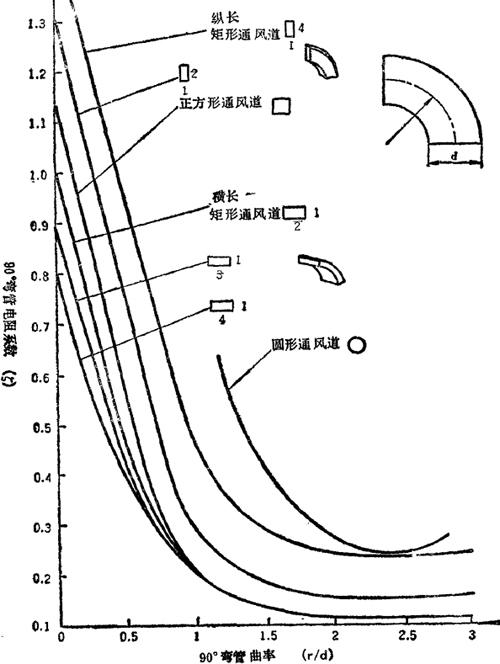

图3－118 阻力系数与曲率

图3－119 有多处合流的通风道

求速度压时，例如，空气密度1．2，风速15米／秒时，看图中央的风速线，将1．2与15米／秒点连结成直线，与左侧速度压曲线交叉点(13．8毫米H₂O)就是求出的速度压值(见图3－133和3－134)。

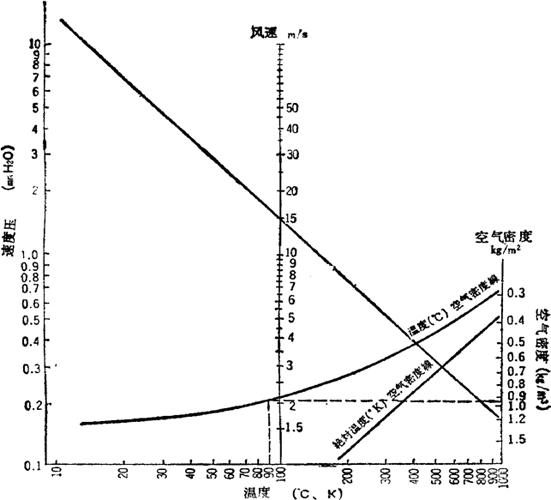

图3－133 风速、速度压、空气密度关系

注：

上图使用说明——首先看温度→空气密度线。例如，90℃时，沿箭头方向走，与右侧空气密度线的交点可得到密度0．97。如果给的条件是绝对温度，例如，293K(常温20℃)，沿着绝对温度→空气密度箭头走，可得到结果为1．2。

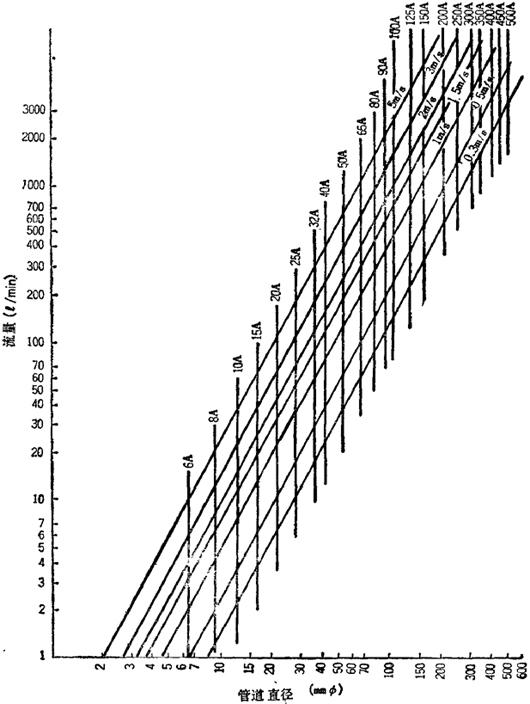

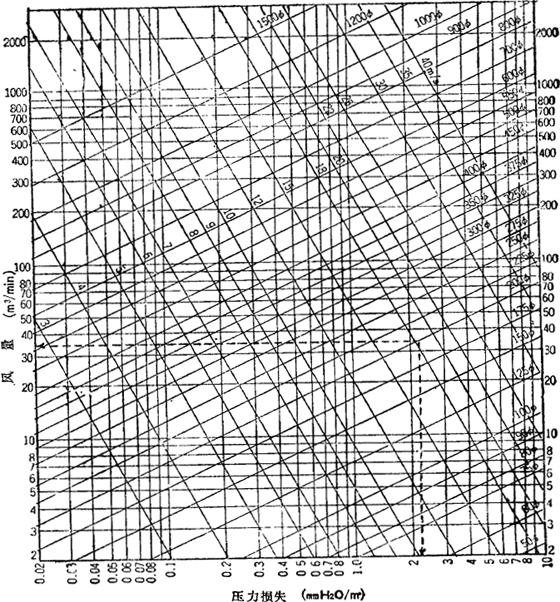

图3－134 管道直径与流量
