近场场强标准

---

1．近场磁场标准

近场磁场标准的原理与远场标准相似，只是要求磁场强度比远场大得多，因此标准发射环天线的导线要相当粗，有时将几个环并联使用。

2．近场电场标准

近场电场标准随频率和量程的不同，有平行板电容器电场标准、平行双线电场标准、单极天线电场标准、长线天线电场标准、波导小室电场标准、横电磁波室电场标准和在电波暗室中用角锥喇叭建立的电场标准等。

(1)横电磁波室(TEM cell)电场标准

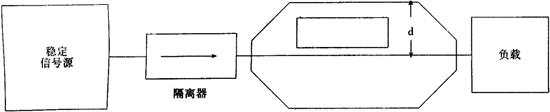

用横电磁波室建立的近场电场标准如图7．12－2所示。横电磁波室是一个矩形同轴线，它与信号源、负载组合在一起，在该室内建立起一个封闭的标准电场，且可由下式计算

图7．12－2 横电磁波室近场电场标准

式中 P_n——馈入室内的净功率；R_c——室特性阻抗的实部；V——该室的输入电压；d该室上板(或下板)到中心隔板的距离。此法覆盖的频段上限为500MHz。

(2)电波暗室内建立标准场

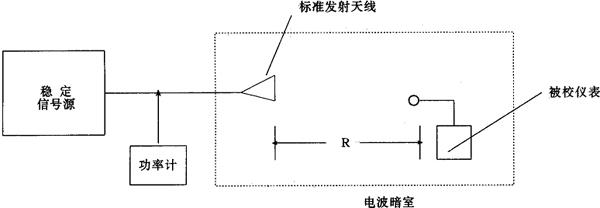

在微波频段，通常测量电磁波的功率密度。图7．12－3示出电波暗室内用角锥喇叭天线建立的标准功率密度场，它由稳定的微波信号源、标准发射天线和功率计组成。

图7．12－3 电波暗室内建立标准场

电波暗室又称电波无反射室，其采用高性能的吸波材料来减小试验区的反射能量，人为地构成一个接近于自由空间的条件。目前暗室的主要结构型式为矩形和锥形，可以覆盖的频率范围为30MHz至100GHz，静区的最大反射电平低至－70dB。

【参考文献】：

［1］王立吉、金国钧编着，高频电压的计量测试，计量出版社，1986。

［2］李世雄、彭幼伯等编着，低频电压的计量测试，计量出版社，1988。

［3］冯新善、吴幼璋等编着，高频、微波功率的计量测试，计量出版社，1987。

［4］张关汉、李光仪等编着，高频集总参数阻抗的计量测试，计量出版社，1986。

［5］胡希平、李湘编着，微波阻抗与反射的计量测试，计量出版社，1988。

［6］蔡新泉、关志仁等编着，高频、微波噪声的计量测试，计量出版社，1988。

［7］郭允晟、苏秉炜等编着，脉冲参数与时域测量技术，计量出版社，1989。

［8］吴毅、都世民等编着，高频、微波场强和干扰的计量测试，计量出版社，1986。

［9］谢上次、徐燕清编着，高频、微波相移的计量测试，计量出版社，1992。

［10］艾明、吴达慎等编着，失真与调制参数的计量测试，计量出版社，1989。

［11］黄福芸等主编，计量知识手册，中国林业出版社，1986。

［12］陈国瑞、华荣喜等编，工程电磁场与电磁波，西北工业大学出版社，1990。

［13］Ghose，R．N．，Microwave Circuit Theory and Analysis，McGraw－Hill Book Company，Inc．，1963。
