转向纵横拉杆

---

纵拉杆是一根空心管，用以连接转向垂臂与转向节臂。铁牛－55、650型拖拉机的纵拉杆如图4－28所示。为了适应纵拉杆工作中的空间运动，其两端均用球头销连接，球头销座处的补偿弹簧用于消除球头磨损后产生的间隙，并起缓冲作用。

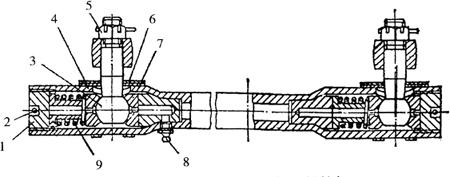

图4－28 铁牛－55、650型拖拉机纵拉杆

1．密封盖 2．开口销 3．球头销 4．纵拉杆 5．锁紧螺母 6．防尘罩 7．球头销座 8．注油嘴 9．补偿弹簧

横拉杆连接左、右转向节臂，其两端也采用球头销连接，工作长度可以调整，以满足调节前轮轮距和前轮前束的要求。
