超声波喷浆干燥机

---

(一)用途

用于轻革的喷涂饰剂、喷光、喷固定剂与微干燥。

(二)GJ4B1－150型主要技术规格

工作宽度 1500毫米

传送速度 5～10米／分

喷架旋转速度 10～20转／分

传送尼龙绳规格(直径×周长) 1．25×5400毫米(五组)

温度自动调节范围 70～100℃

操作人数 2人

需要空气量 1．5～ 2米³／分

需要空气压力 4～6公斤／厘米²

需要蒸气量 180公升／时

需要蒸气压力 2～6公斤／厘米²

电动机总功率 7．4千瓦

喷枪架电动机 0．6千瓦(1台)

排尘用电动机 1．5千瓦(1台)

干燥用电动机 0．8千瓦(5台)

传送用电动机 0．8千瓦(1台)

清洗用电动机 0．37千瓦(1台)

浆液泵电动机 0．125千瓦(1台)

外形尺寸(长×宽×高) 25120×3300×2250毫米

重量 7000公斤

(三)机器特点

1．干燥部分采用低压蒸汽，并利用双面进风鼓风机与导流叶片或空气加热器。

2，喷室排尘风机安装在底部，叶轮为活动装置。

3．设有尼龙绳清洗装置。

4．物料泵采用流量大的机床电泵。

5．超声波换能器，电子线路均采用插接形式。

6．采用晶体管逻辑元件，电动机群按程序自动起动；在干燥温度、压缩空气压力符合要求后，信号灯显示“允许送料”。

(四)操作与注意事项

1．先放去蒸汽管中的冷凝水，再开蒸汽管和风机，加热到所需的温度。

2．加料于物料罐中。

3．开动空气压缩机与机床电泵，调节喷枪上下距离。

4．检查机器各部分声音是否正常，如不正常立即停机检查。

5．喂坯革时一定要平整，不能有折叠和革压革的现象。

6．喂坯革时，坯革的边角不能压在尼龙绳下，防止尼龙绳清洗装置处绞住坯革。

7．喷完一种物料或每天工作完毕，必须用热水清洗物料罐和喷枪，防止喷枪堵塞。

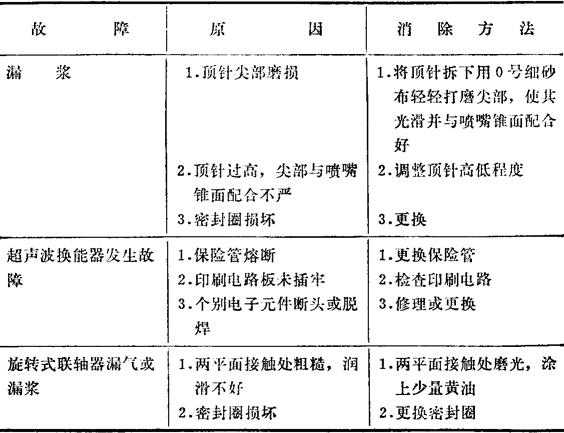

表7－19 机器主要故障

(五)维护与保养

1．工作前应加油的地方都加上油。

2．保证机器周围干燥、清洁。

3．物料罐和喷枪，每次必须清洗干净。

4．定期检查温度调节器。

(六)机器主要故障(见280页表7－19)
