超低量喷雾机的构造和工作原理

---

(一)构造

WFB－18AC型超低量喷雾机是在原WFB－18A型背负式喷雾喷粉机的基础上，加装一只超低量喷头构成。超低量喷头是一种气流驱动转盘式喷头，由齿盘组件、喷嘴轴、分流锥和调量开关等组成，如图7－7所示。

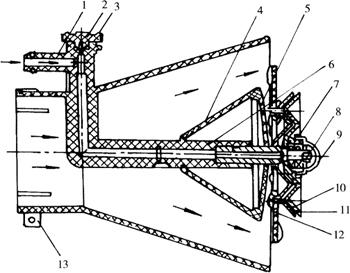

图7－7 超低量喷雾机喷头

1．药液入口 2．调量开关 3．密封圈 4．分流锥 5．分流锥盖 6．喷嘴轴 7．滚动轴承 8．锁紧螺母 9．护帽 10．前齿盘 11．后齿盘 12．驱动叶轮 13．卡环

(二)工作原理

如图7－8所示，当风机送来的大量高速气流经喷管进入喷头，在喷头的分流锥体处气流速度进一步提高，并呈环状喷出，并驱动叶轮，带动雾化齿盘高速旋转。与此同时，药液箱内的药液在压力作用下沿输液管经调量开关、空心喷嘴轴进入前后齿盘间的缝隙中，在高速旋转的齿盘的离心作用下，沿着前后齿盘的齿尖排出，呈细小的雾粒，并被从喷口喷出的高速气流进一步雾化后吹向远方。

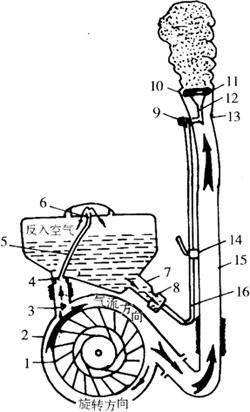

图7－8 WFB－18AC型超低量喷雾机的工作原理

1．叶轮 2．风机壳 3．出风筒 4．进气座 5．进气管 6．过滤网 7．粉门体 8．出水室 9．调量开关 10．雾化齿盘(与叶轮组合在一起) 11．分流锥 12．喷嘴轴(空心轴) 13．喷口 14．输液开关 15．喷管 16．输液管
