贝氏体的形成及特点

---

14．6．1．1 贝氏体的形成

共析成分的奥氏体过冷到约550℃～M_s点(约240℃)之间，过冷奥氏体发生贝氏体转变，转变产物是贝氏体．

贝氏体是由含碳过饱和的铁素体(α)与Fe₃C组成的两相混合物，是奥氏体在中温区的分解过程．在转变时，必须进行碳的重新分布和铁的晶格重构．

贝氏体三种常见的组织形态是粒状贝氏体、上贝氏体及下贝氏体，其形成过程见图14-21．

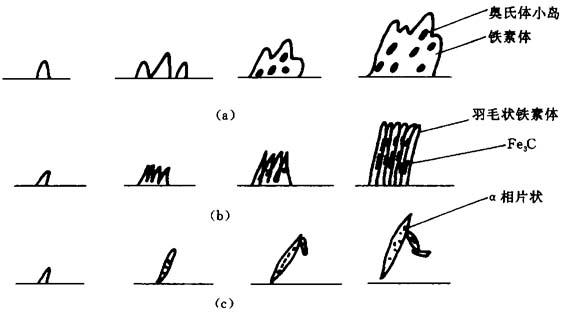

图14-21 贝氏体形成示意图

(a)粒状贝氏体；(b)上贝氏体；(c)下贝氏体

粒状贝氏体的形成温度最高．碳在奥氏体中长距离扩散且作很大重新分布，出现极低的贪碳区，α相才可形成．随着α相长大，碳绝大部分跑到一些孤立的奥氏体“小岛”上去．所形成的大块α相含碳量很低．富集碳的奥氏体“小岛”形状不规则，其前途是：分解成珠光体或转变为马氏体，或原样保留，见图14-21(a)．

上贝氏体的形成温度较高，也需要碳在奥氏体中作较大重新分布，α相才能形成．α相沿着{111}γ面由晶界向晶内密集平行地长成板条状，同时α相中过饱和固溶的碳也向板条间的奥氏体中富集，最后在α相板条间析出Fe₃C的小条或小片，奥氏体消失，上贝氏体(羽毛状)形成，见图14-21(b)．

下贝氏体的形成温度较低．碳在奥氏体中作较小重新分布便可形成α相．α相沿{225}面逐渐长大．下贝氏体片互成一定角度，分布较散乱，见图14-21(c)．

14．6．1．2 贝氏体形成特点

贝氏体形成特点是：

(1)有扩散性．在贝氏体转变中，由于过冷度大，没有铁原子的扩散，但有碳原子“扩散”，进行碳化物的沉淀析出．这点既不同于珠光体转变，也不同于马氏体转变

(2)共格切变性．在贝氏体转变中，是靠切变进行奥氏体向铁素体的点阵转变．
