评定着色坚牢度的主要方法

---

评定聚氯乙烯着色剂坚牢度的主要指标有耐光性、耐热性、耐迁移性、耐酸碱性等。现根据多数工厂的实践结果，简介其试验方法如下。

(一)耐光性

设备 人工老化试验机。

测试方法 将试样(80×10×0．4mm)固定在试样架上并插入转盘上，然后开通电源和冷却水，在碳弧灯的光照下，样品处于38℃，相对湿度95%下，经48h的人工光老化试验，进行耐光性评级。

耐光性评级方法 根据纺织工业部标准规定，耐光性共分8级评定，见表2－4－2(参见GB730－65)。

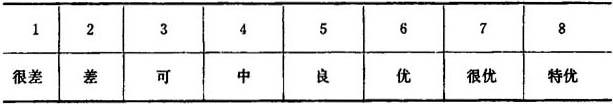

表2－4－2 耐光性评级标准

(二)耐热性

试样尺寸为25×125×0．4mm。烘箱温度为170±1℃。试样平放在清洁钢片上并放在烘箱内相当于2／3高度的地位，试样在上述温度下受热30min。

评级：与原样一起按纺织工业部标准GB－251－64染色牢度褪色卡分5级评定。

1级：劣；2级：可；3级：中；4级：良；5级：优。

(三)耐迁移性

试样为45×45×0．4mm。将试样平放在0．5mm厚的白色硬聚氯乙烯片上，放入上下压板的衬板中，在145℃±5℃和0．2MPa压力的条件下热压30min，然后观察硬片沾色程度。

评级：参考纺织工业部标准GB251－64染色牢度，对耐迁移性分为5级评定。

(四)耐酸碱性

试样尺寸为10×80×0．4mm。在室温下将试样分别浸入5%盐酸熔液及5%苛性碱溶液中。72h后，用水清洗晾干，而后与原试样进行对比评级。

参照耐热性方法，按纺织工业部标准GB251－64染色坚牢度褪色卡分5级评定。
