补偿链的安装

---

补偿链也称“平衡链”，是用金属链等构成的重量补偿装置。曳引式电梯为尽量减小钢丝绳自重及随行电缆重量对平衡状态的不良影响，在轿厢和对重下方吊挂连接的链条。一般梯速小于1．75m／s时选用补偿链，大于2．0m／s时选用补偿钢丝绳。为了减小电梯运行中铁链碰撞产生的噪声，可在铁链中穿麻绳或使铁链包塑。

电梯提升高度在30m以上时，则必须安装补偿链。补偿链的安装位置将影响电梯的运行性能，所以安装时要保证达到下列要求：

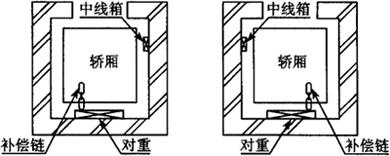

(1)如图7．9－1所示，补偿链的安装位置应根据随行电缆的安装位置而定，即安装在随行电缆的对向侧，这样可以避免随行电缆与补偿链摩擦，也可以使轿厢平衡更好。

图7．9－1 补偿链安装位置示意

(2)安装方法：

①将全部补偿链搬入底坑。

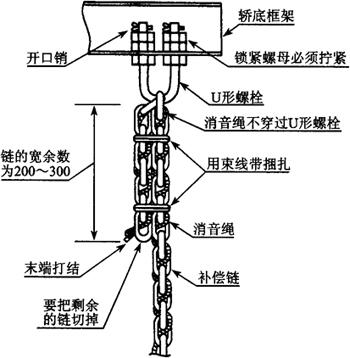

②将轿厢停在最底层容易操作的位置，如图7．9－2所示，将补偿链安装在轿底框架上。

图7．9－2 补偿链对重侧固定示意

③一边使轿厢上行，一边放补偿链条，将轿厢停止在最顶层。

④将补偿链与底坑地面的间隙调整为(200±50)mm，切断多余部分链条后用U形螺栓将补偿链固定到对重架上，如图7．9－3所示。

图7．9－3 补偿链轿厢侧固定示意

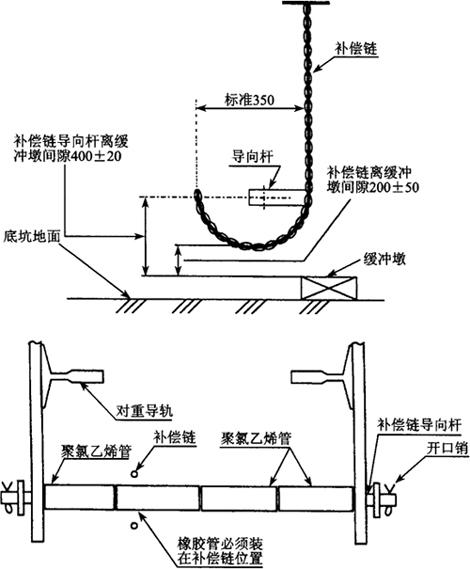

⑤对重侧补偿链的末端处理如图7．9－4所示进行处理。

图7．9－4 对重侧补偿链末端处理

(3)补偿链导向杆的安装如图7．9－4所示安装在对重导轨上。
