行程开关

---

1．适用范围

(1)X2、LXK3系列行程开关适用于交流50Hz，电压至380V，电流至400A的电力线路中，作限制0．5～100t，用于钢丝绳式电动葫芦作上升下降机械的限位保护之用。

(2)JLXK1系列行程开关具有瞬时换接动作机构。适用于交流40Hz，电压至380V及直流电压至220V的电路中，作机床自动控制，限制运动机构动作以及程序控制用。

(3)JW2、JW2A适用于交流50Hz，电压至380V直流至220V的控制电路中，作控制运动机构之行程或变换其运动方向或速度之用。

(4)LXP1(3SE3)系列行程开关系引进德国西门子公司产品，适用于交流50～60Hz，交流电压到500V，直流电压至600V，电流至10A的控制电路中，将机械信号变为电信号，用来控制运动机械的行程及速度或作程序控制之用。

(5)LX028、029系列行程开关适用于交流50HZ，电压380V的控制电路中，作为线路中快速断路和电路转换之用。

(6)LX1系列行程开关适用于交流50Hz，电压380V至220V的控制电路中，作为控制速度不小于0．1m／min的运动机构之行程或变换其运动方向以及速度之用。

2．常用行程开关型号及主要技术参数

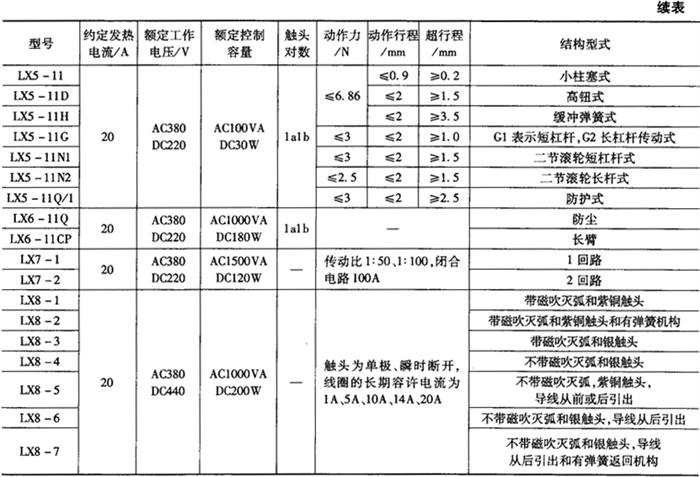

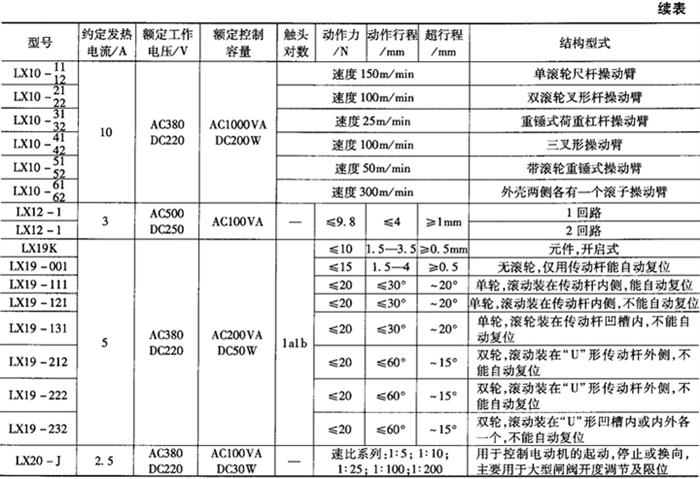

常用行程开关型号及主要技术参数见表1－150。

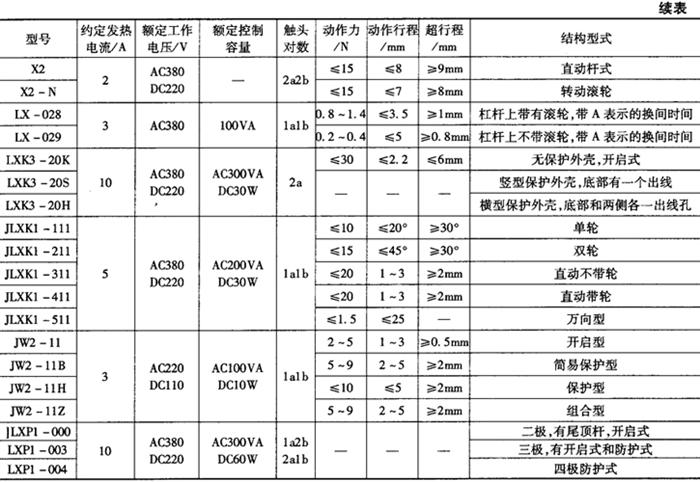

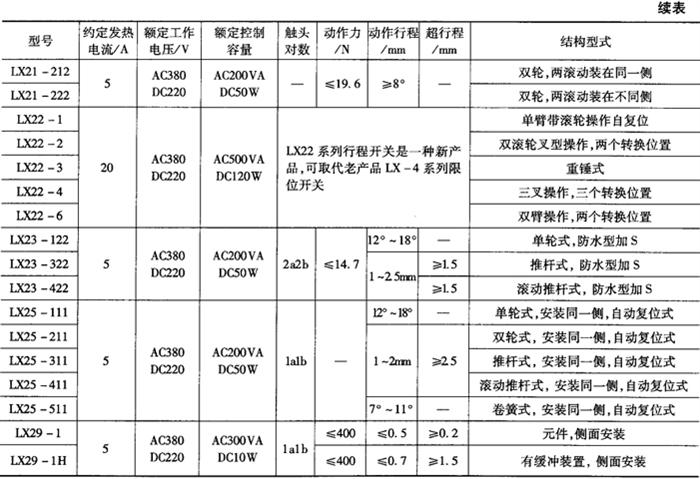

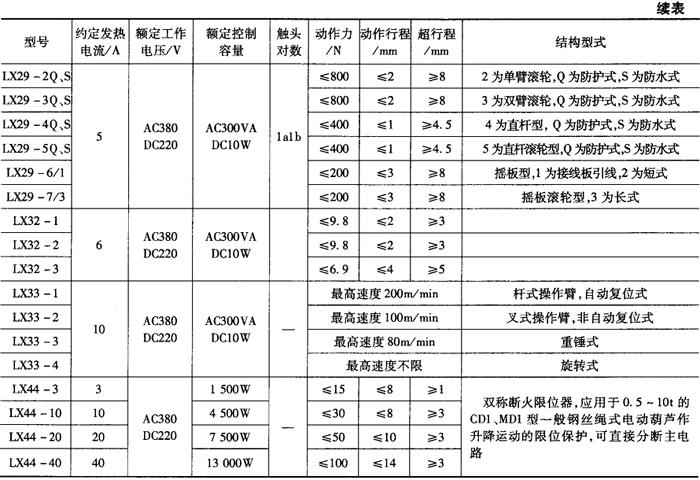

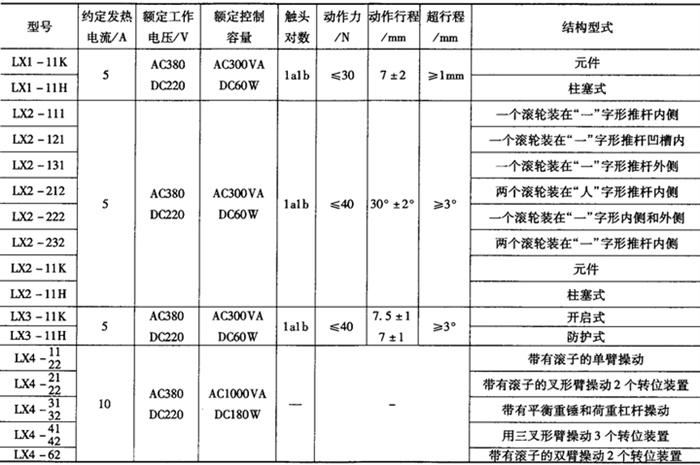

表1－150 常用行程开关型号及主要技术参数

3．常用行程开关型号外形及安装尺寸

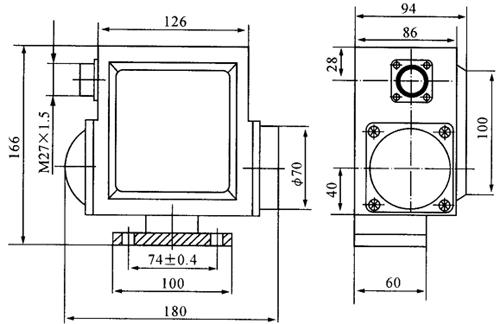

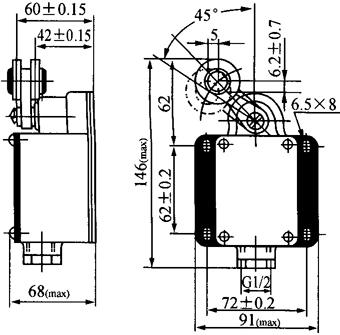

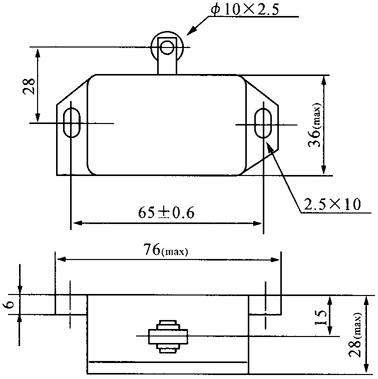

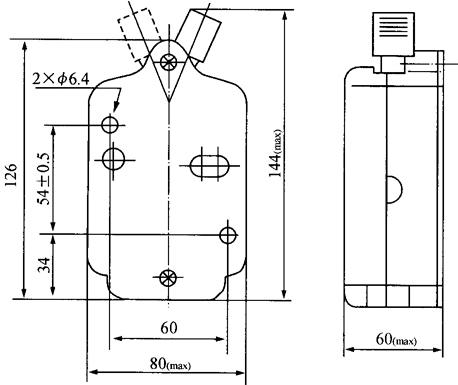

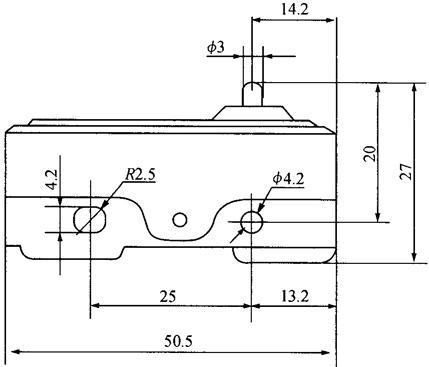

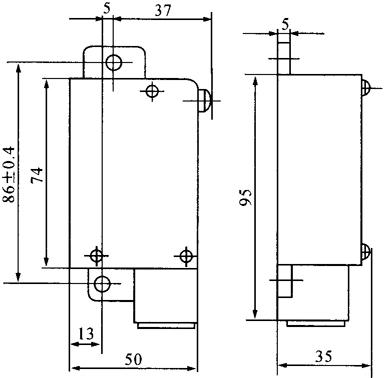

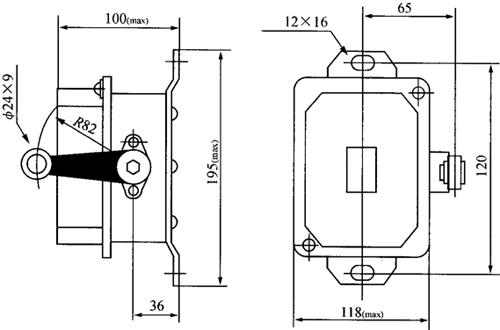

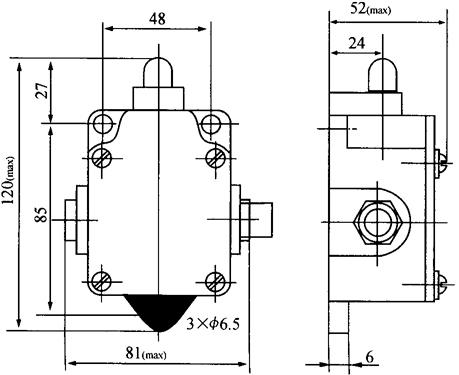

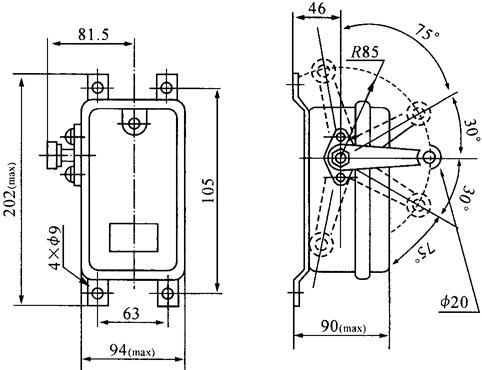

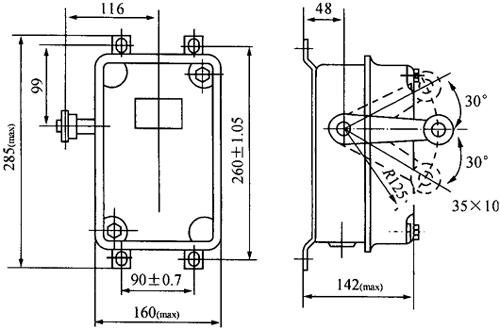

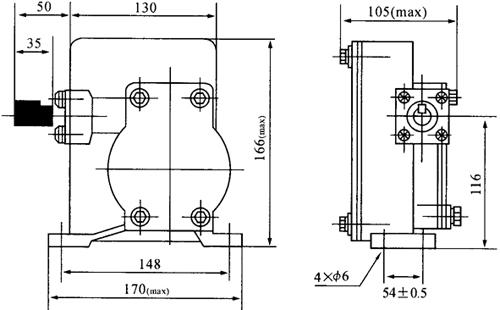

下面列出了LX1、LX2、LX3、LX4、LX5、LX6、LX7、LX8、LX10、LX12、LX19、LX20、LX21、LX22、LX23、LX25、LX29、LX33、LX44各系列常用行程开关型号外形及安装尺寸(见图1－110)。

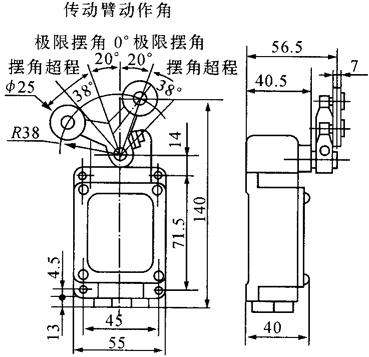

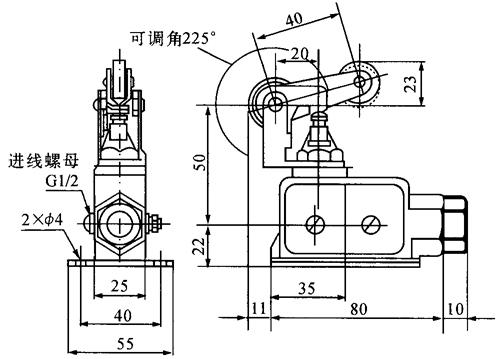

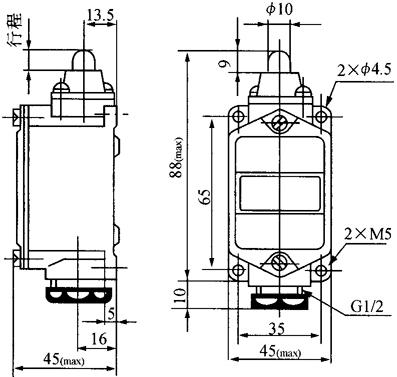

①LX1－11H外形及安装尺寸

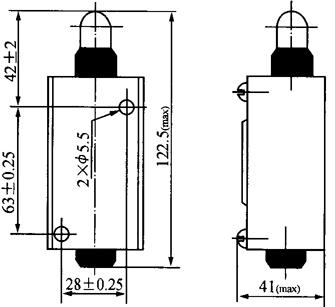

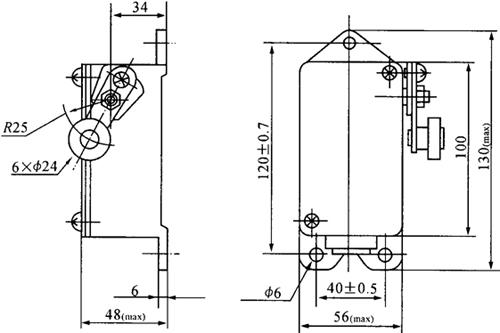

②LX2－121外形及安装尺寸

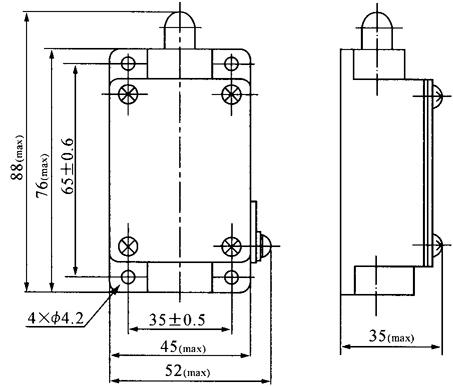

③LX3－11外形及安装尺寸

④LX4－11、12外形及安装尺寸

⑤LX5－11H外形及安装尺寸

⑥LX5－11Q／1外形及安装尺寸

⑦LX6－11外形及安装尺寸

⑧LX7－1外形及安装尺寸

⑨LX8－1、2、3、4、5、6外形及安装尺寸

⑩LX10－11、12外形及安装尺寸

⑾LX2－2外形及安装尺寸

⑿LX9－001外形及安装尺寸

⒀LX20－J外形及安装尺寸

⒁LX21－12外形及安装尺寸

⒂LX22－1外形及安装尺寸

⒃LX23－12外形及安装尺寸

⒄LX25－311外形及安装尺寸

⒅LX29－1外形及安装尺寸

⒆LX29－2Q／4H外形及安装尺寸

⒇LX33－11、12外形及安装尺寸

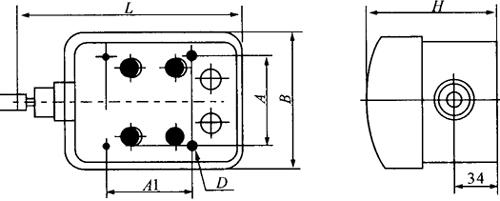

(21)LX44外形及安装尺寸

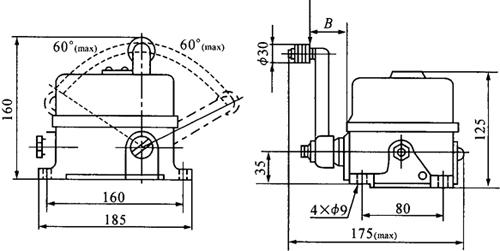

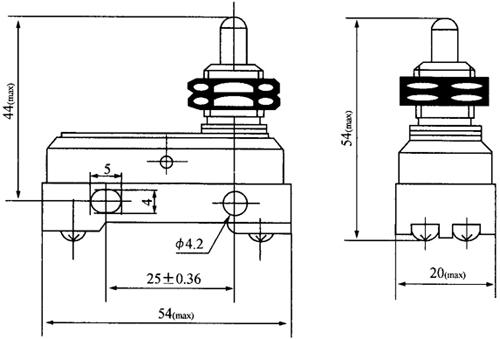

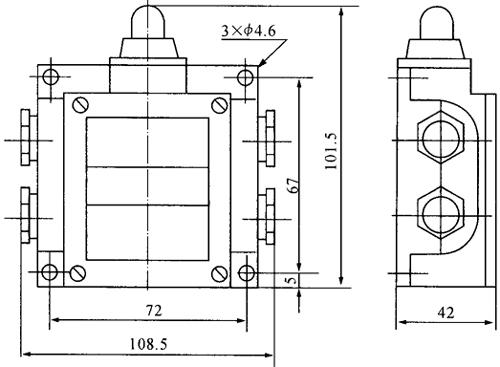

图1－110 常用行程开关外形及安装尺寸

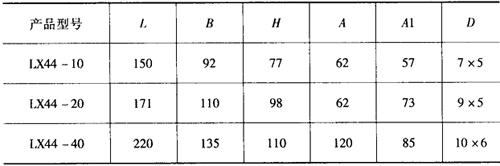

表1－151 LX44系列行程开关安装尺寸／mm
