药芯焊丝气体保护焊设备

---

1．药芯焊丝气体保护焊设备的特点

药芯焊丝气体保护焊设备与实芯二氧化碳设备基本相同，也是由电源、送丝机构、焊枪、焊接小车、气路系统及冷却水系统等组成。由于焊丝中药粉改善了电弧的特性，与一般二氧化碳焊相比，药芯气体保护焊对设备的动特性及静特性的要求均较低。焊接时既可采用直流电源，又可采用交流电源，采用直流电源时仍采用直流反极性接法。电源的外特性可以是平特性的(配等速送丝机构)，也可以是下降特性的(配弧压反馈送丝机构)。

由于药芯焊丝是由薄钢带卷成，焊丝较软，刚性较差，因此对送丝机构的要求较高。一方面，送丝滚轮的压力不能太大，以防止焊丝变形，另一方面，要保证送丝稳定性，因此，通常采用多对主动送丝滚轮，以增加送进力。表1－5－26列出了几种国产药芯焊丝送丝机的技术参数。

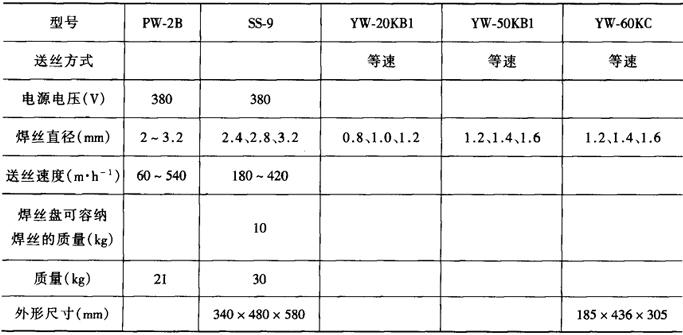

表1－5－26 国产药芯焊丝送丝机的技术参数

2．药芯焊丝气体保护焊设备的技术参数

表1－5－27及表1－5－28给出了国产半自动药芯焊丝气体保护焊焊机的技术参数。

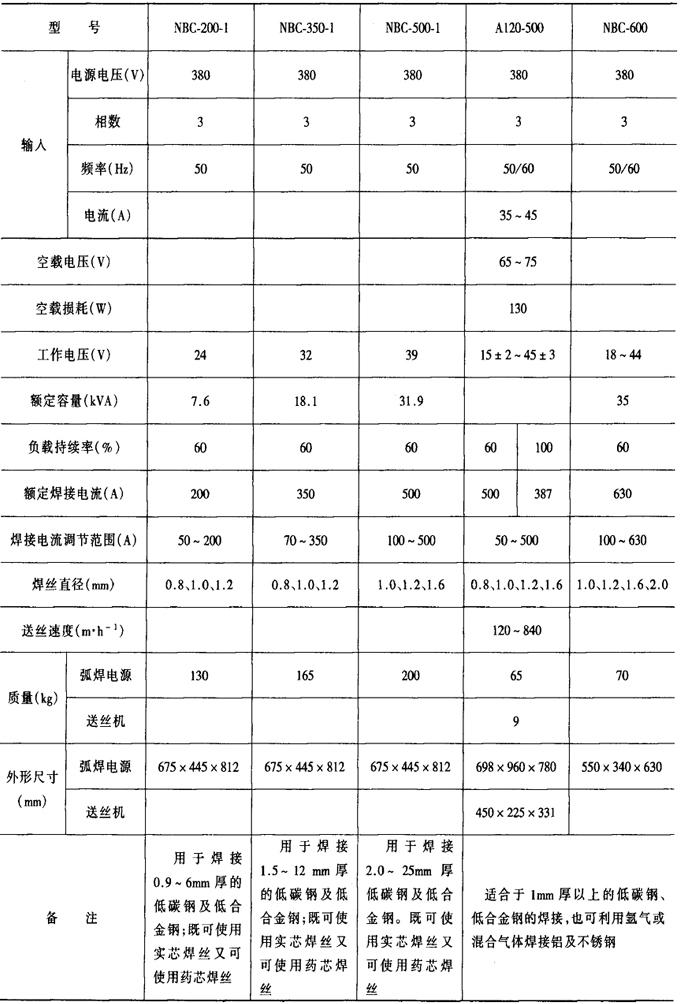

表1－5－27 国产药芯焊丝气体保护焊焊机的技术参数^［3］

表1－5－28 IGBT逆变式药芯焊丝气体保护焊机的技术参数^［3］
