缺陷与焊接接头质量评定

---

1．危害性缺陷判定

凡超过评定线的信号应注意其是否具有裂纹、未焊透等危害性缺陷特征，如怀疑有，应采取改变探头角度、增加探伤面、观察动态波形，结合结构、材料、工艺特征分析判定，如对波形不能准确判断时应辅以其他检验方法做综合判定，如检验人员判定为危害性缺陷后，该焊缝即可判为不合格级。

2．缺陷长度计算

(1)对最大反射波幅位于Ⅱ区的缺陷，其指示长度小于10mm时，按5mm计。各标准对此规定相同。

(2)当焊缝中存在两个或两个以上的相邻缺陷时要计量缺陷的总长。

①GB11345－89与JB1152－81标准规定当相邻两缺陷各向间距≤8mm，两缺陷指示长度之和作为一个缺陷的指示长度(不含间距)。

②JB4730－94标准规定：当相邻两缺陷间距小于较小缺陷长度时，缺陷指示长度之和作为一个缺陷的指示长度(不含间距)。

3．焊接接头质量评级

缺陷的大小测定以后，要根据缺陷的当量和指示长度结合有关标准的规定评定焊缝的质量级别。

(1)JB4730－94标准将焊缝质量级别分为Ⅰ、Ⅱ、Ⅲ三级，其中Ⅰ级质量最高，Ⅲ级质量最低。具体分级规定如下：

①焊缝中不允许存在以下缺陷：

a．反射波幅位于Ⅲ区者。

b．检验人员判定为裂纹等危害性缺陷者。

②位于Ⅱ区的缺陷按表8评定焊缝的质量级别。

③位于Ⅰ区的非危害性缺陷评为Ⅰ级。

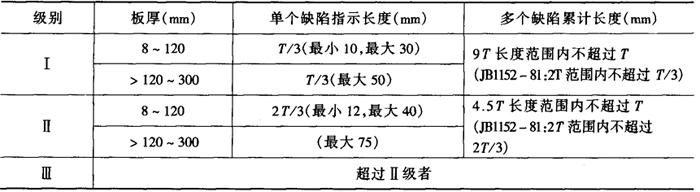

表1－12－23 JB4730－94Ⅱ区缺陷级别评定

(2)JB1152－81标准关于单个缺陷长度评定与JB4730－94标准中T=8～120的情况相同，关于多个缺陷累计长度评级与JB4730－94有所不同。

(3)GB11345－89标准将焊缝质量分为Ⅰ、Ⅱ、Ⅲ、Ⅳ四级，其中Ⅰ级质量最高，Ⅳ级质量最低。具体分级规定如下。

①Ⅳ级焊缝：存在以下缺陷时评为Ⅳ级。

a．反射波高位于Ⅲ区的缺陷者。

b．反射波超过评定线，检验人员判为裂纹等危害性缺陷者。

c．位于Ⅱ区的缺陷指示长度超过表8中Ⅲ级者。

②Ⅰ、Ⅱ、Ⅲ级焊缝：

a．位于Ⅱ区的缺陷按表1－12－24评定其级别。

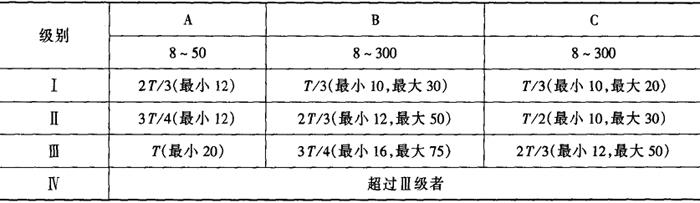

表1－12－24 GB11345－89标准Ⅱ区缺陷级别评定

b．位于Ⅰ区的非危害性缺陷评为Ⅰ级。

不合格的缺陷应予以返修，返修区域修补后，返修部位及补焊受影响的区域应按原探伤条件进行复验。复探部位的缺陷亦按上述方法评定。
