缺陷与焊接接头质量评定

---

我国标准GB3323－87《钢熔化焊对接头射线照相和质量分级》根据缺陷的性质和数量，将焊接头质量分为四级。

1．各级焊接接头中不允许存在的缺陷

(1)Ⅰ级焊缝中不允许裂纹、未熔合、未焊透和条状夹渣存在。

(2)Ⅱ级焊缝中不允许裂纹、未熔合和未焊透存在。

(3)Ⅲ级焊缝中不允许裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透。不加垫板的单面焊中的未焊透允许长度，按表1－12－13中条状夹渣Ⅲ级评定。

(4)缺陷超过Ⅲ级者为Ⅳ级。

2．圆形缺陷分级

(1)长宽比小于或等于3的缺陷定义为圆形缺陷。它们可以是圆形、椭圆形、锥形或带有尾巴(在测定尺寸时应包括尾部)等不规则形状。包括气孔、夹渣和夹钨。

(2)圆形缺陷用评定区进行评定，评定区域的大小如表1－12－9所示。评定区应选在缺陷最严重的部位。

表1－12－9 缺陷评定区(mm)

(3)评定圆形缺陷时应将缺陷尺寸按表1－12－10换算成缺陷点数。

表1－12－10 缺陷点数换算表

(4)不计点数的缺陷尺寸如表1－12－11所示。

表1－12－11 不计点数的缺陷尺寸

(5)当缺陷与评定区边界线相接时，应把它划为该评定区内计算点数。

(6)圆形缺陷分级如表1－12－12所示。

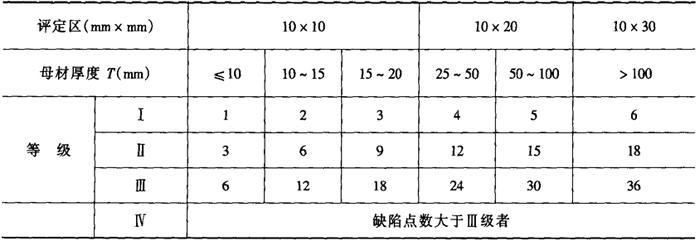

表1－12－12 圆形缺陷的分级

注：表中的数字是允许缺陷点数的上限。

(7)圆形缺陷长径大于1／2T时，评为Ⅳ级。

(8)Ⅰ级焊缝和母材厚度等于或小于5mm的Ⅱ级焊缝内不计点数的圆形缺陷，在评定区内不得多于10个。

3．条状夹渣的分级

(1)长宽比大于3的夹渣定义为条状夹渣。

(2)条状夹渣的分级如表1－12－13所示。

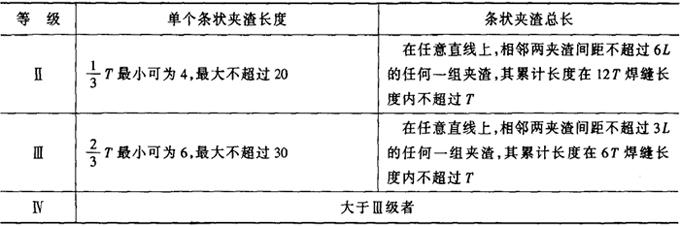

表1－12－13 条状夹渣的分级

4．综合评级

在圆形缺陷评定区内，同时存在圆形缺陷和条状夹渣或未焊透时应各自评级，将级别之和减1作为最终级别。
