缝焊接头的设计

---

设计点焊接头时必须满足的各项要求，也适用于缝焊接头。缝焊时，电极的形状以及安装方式和零件的密封性要求，给接头设计带来一些限制。

1．滚轮的可达性

滚轮不像点焊电极那样可做成特殊形状，因而不可能伸入小凹区或内角中，所以设计缝焊结构时，必须注意滚轮的可达性。

2．避免设计曲率半径过小的工件

当焊接曲率半径小的工件时，由于内侧滚轮半径的减小受到一定的限制，必然造成熔核向外侧偏移，甚至使外侧板件未焊透。接头的外凸缘要改变方向时，以大的曲率半径过渡，可焊出强度高的、密封性好的缝焊接头。曲率半径越小，焊接操作越困难。位于曲面内侧的电极，其半径必须小于曲率半径。

如果在一个工件上既有平直部分，又有曲率半径很小的部分，为了防止小曲率处的未焊透，可以在焊接此部位时，增大焊接电流。常见缝焊接头的推荐尺寸如表1－8－20所示。

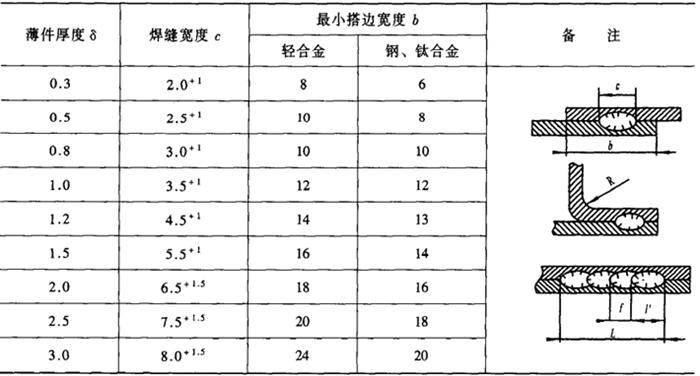

表1－8－20 推荐缝焊接头尺寸(mm)^［3］

注：①搭边尺寸不包括弯边圆角半径；缝焊双排焊缝和连接三个以上零件时，搭边应增加25%～35%。

②压痕深度c＜0．15δ、焊透率A=30%～70%。
